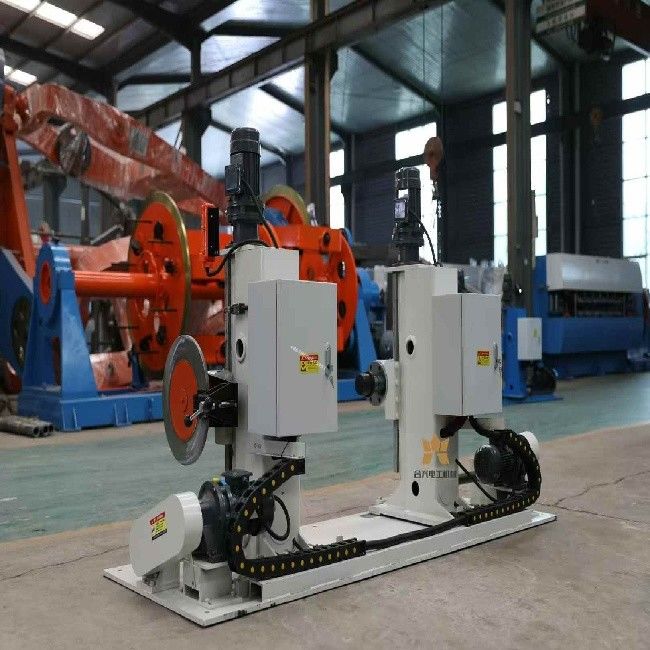

Hoogwaardige kosteneffectieve aflossingen en opname voor kabelmachines DIN800-1600
Een uitbetalingsmachine is een uitrusting die wordt gebruikt in de systemen die materialen in de vorm van een spoel of spoel in het productieproces leveren.of eenvoudigweg als opvangeenheid voor herspullingDe aflossingsmachines zijn speciaal ontworpen voor elke toepassing.
Specificatiebereik van de opnamerol: PN800-PN1600
Breedte van de spoel: 600-1120 mm
Maximale draagkracht: 4 ton
op diameter: Ø 80/125 mm
Maximale opname snelheid: 60 m/min.
Vermogen van de motor: 5,5 kW (AC)
Vermogen van de hefmotor: 1,5 kWx2 eenheden
Vermogen van de motor voor het vastklampen en loslaten: 1,1 kW
Vermogen van de traverse motor: 1,1 kW
Doortrekvorm: elektronisch bediende beweging
Structurele kenmerken: Ø1800 protal type opvang- en dwarsdraadframe, bestaande uit een opvangframe, een opvangversnellingsbak, een schroefverloop, enz.
Er zitten versnellingen in de doos om de snelheid aan te passen.
Het opheffingsframe kan respectievelijk voldoen aan de krabbel-, losmaak-, op- en afdekkingsbewegingen van de draadrolletjes Ø1000-Ø 1800. Het hefmechanisme kan links en rechts tegelijkertijd opheffen,of zelfstandig verhuizenDe linkerkolom kan in één beweging bewegen, wat handig is voor het vastklemmen van de draadrol en is uitgerust met elektrische grensbescherming.
Kabelverleggingsframe: schroefkabel, elektronisch gecontroleerde commutatie, intermitterende opstelling en de opstelling is oneindig verstelbaar.
De gehele machine wordt gecoördineerd en bestuurd door een afzonderlijke programmeerbare logische controller (PLC) en een mens-machine-interface (kleur touchscreen).De mens-machine-interface kan worden gebruikt om het draaiend koppel in te stellen, kabelpitch, enz.
| Type |
1600 |
2000 |
2500 |
3150 |
4000 |
| Reel: |
800/1600 |
1000/2000 |
1250/2500 |
1600/3150 |
2500/4000 |
| Max. flensdia (mm) |
1600 |
2000 |
2500 |
3200 |
4000 |
| Min. flensafmeting. |
850 |
1000 |
1250 |
1600 |
2000 |
| Min. totale breedte ((mm) |
600 |
600 |
900 |
1180 |
2100 |
| Max.algemene breedte ((mm) |
1180 |
1500 |
1900 |
2120 |
2500 |
| Min. ton diameter. ((mm) |
400 |
500 |
500 |
800 |
1000 |
| Boring (mm) |
80 |
80100 |
80100 tot en met 125 |
80100 tot en met 125 |
80/100-125 |
| Max.rolgewicht ((kg) |
6000 |
8000 |
12000 |
15000 |
20000 |
| Min. draaddiagram. |
4 |
5 |
7 |
8 |
15 |
| Max. draaddia. |
40 |
50 |
70 |
120 |
200 |
| Max.rotatiesnelheid ((RPM)) |
7/17/37 |
7/17/37 |
7/17/37 |
7/17/37 |
18 |
| Traverse bereik (mm) |
5-50 |
6-60 |
8-90 |
9-120 |
15 tot en met 150 |
| Motor |
versnellingsmotor en koppelmotor |
