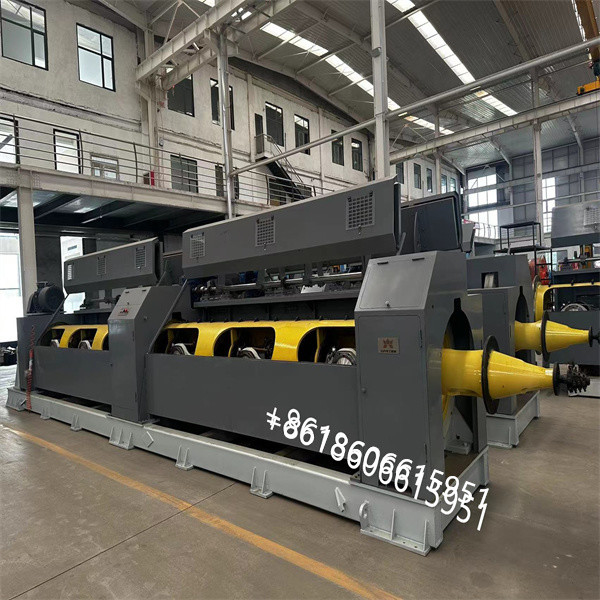

Staaldraden Tubular Strander Machine JGG-630/8F Siemens Motor Driving

Elektrisch besturingssysteem:
De stroomvoorziening van deze machine is een drie-fase vijf draad systeem, met een drie-fase 380V (± 10%) en 50Hz Totaal 230kw
De unit opties touchscreen+PLC voor eenvormig beheer
Beschrijving van de besturingsfunctie: Het bestaat uit twee sets elektrische kastjes die apart zijn geplaatst, waaronder: stroomkast, hoofdbesturingskast en hulpbesturingskast
Het hoofdbedieningskast is verdeeld in twee zones:
A. Het eerste deel van de hoofdbediening: kan de start, stop, werk, snelheidsregeling en noodstop van de gehele machinemotor voltooien;
B. De functies van de hulpbediening omvatten: start, stop, werk, snelheidsregeling en noodstop van de wikkelfunctie
C. Het hoofdbedieningskastje wordt aan de bedieningszijde van de voorconsole geplaatst en het hulpbedieningskastje wordt geplaatst in de positie van ontvang- en ontladingskabels.
D. Touchscreen-display: het touchscreen is geïnstalleerd op de hoofdconsole van de host, die de volgende instellingen en weergaven kan uitvoeren:
a) Stel het totale toerental in
b) Verscheidene snelheidsinstellingen
c) Instelling van de snelheidsverhouding van de gastheer
d) Instelling van de lengte van de productiemeter
e) weergave van de werkelijke lijnsnelheidswaarde
f) Toon de werkelijke waarde van de lengte van de productiemeter
g) Toon de werkelijke waarden van stroom, frequentie, toerental en koppel van elke variabele frequentiemotor
h) Willekeurige weergave van apparatuurfouten en zoekopdracht van foutpagina's
4.8.4 Start de hele machine en voeg geluids- en lichtwaarschuwingsfuncties toe
4.8.5 The entire machine options a fully digital control system with a programmable controller as the core and a touch screen as the human machine interface It communicates with the frequency converter through the field bus to achieve automatic control of the entire production line, volledig aan de productiebehoeften voldoet
