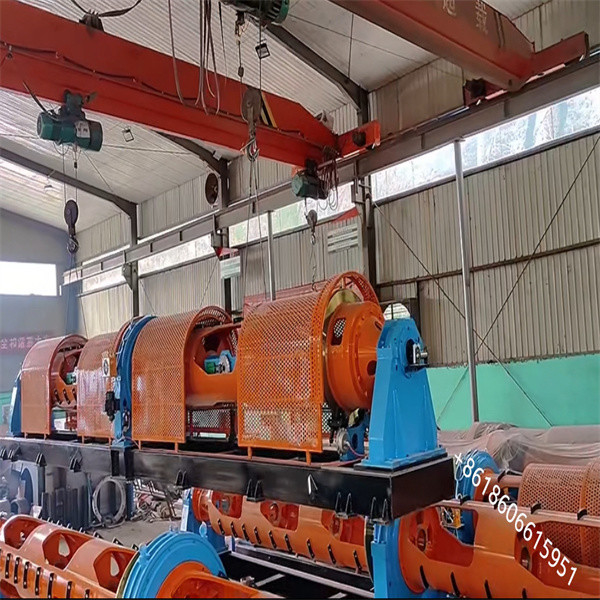

Tubular Type Stranding Machine is geschikt voor hoge snelheid gestrand 7/12/19 ronde, samengeperste koper en aluminium geleider of staaldraad met 100% back twist beweging.
De rotatieas van de buis wordt ondersteund door grote lagers en is geschikt voor hoge snelheid.
De draadspanning wordt geregeld door middel van bandbremsen.
Aangedreven door een zelfstandige motor.
De machine met MMI+PLC-besturingssysteem voor het vooraf instellen van de stranding pitch, de spanningsregeling van de draad, de automatische spanningscompensatie en voor de snelheidssynchronisatie met de opname-eenheid.
De elektromagnetische spanning wordt gebruikt voor het opzetten, met een spanning van 10 kg. De machine wordt in de wieg voor aanpassing gestopt en op het handmatige bedieningsoppervlak geplaatst.die handig is voor micro-aanpassing en niet gemakkelijk te falen.
laadmethode: eindasstructuur, mechanische vergrendeling, veilig en stabiel, niet gemakkelijk weg te gooien, handige laad- en loslijnplaat,Lijnplaat wordt in de werkplaats met behulp van kroonblok in de wieg geïnstalleerd.
Technische parameters:
| Model |
JLG 500 |
JLG 630 |
| Eenvoudige draaddiameter |
Cu: Ø 1,2-5,0 mm
Al: Ø 1,5-5,0 mm |
Cu: Ø 1,2-5,0 mm
Al: Ø 1,5-5,0 mm |
| Maximale afwerking van de draad |
Ø 21 mm |
Ø 21 mm |
| Maximale rotatiesnelheid |
500 t/min |
500 t/min |
| Stranding pitch |
40-448 |
40-448 |
| Maximale lijnsnelheid |
150 m/min |
150 m/min |
| Specificatie van de bobbel |
PND 500 |
PND630 |
| Capstanwiel |
1250 mm |
1250 mm |
| met een gewicht van niet meer dan 50 kg |
PN1600 |
PN1600 |
| Hoogte van het midden |
850 mm |
850 mm |
Component:
Centrale afzetting, kooi host, bandenapparaat (optioneel), capstan, opvang- en traverse-apparaat en elektrisch besturingssysteem.
Hoofdpersoon:
1.De machine kan stabiel werken met de hele houder, en de beschermende dekking neemt een hoogwaardige naadloze stalen buis aan, zodat de structuur ook stabiel is met lager geluid.
2.De timing kracht kan gemakkelijk worden gemanipuleerd om de snelheid aan te passen.De beschermende dekking heeft de juiste en omgekeerde richting omdraaien.
3De hoofdmachine en de ophaal-eenheid nemen versnellingsraten aan, zodat de werkintensiteit lager is en de toonhoogte exact is.
4. uitgerust met automatische parkeerapparatuur -de beveiliging, betekent dat de machine zal stoppen wanneer de draad opraakt of de deur open is.
