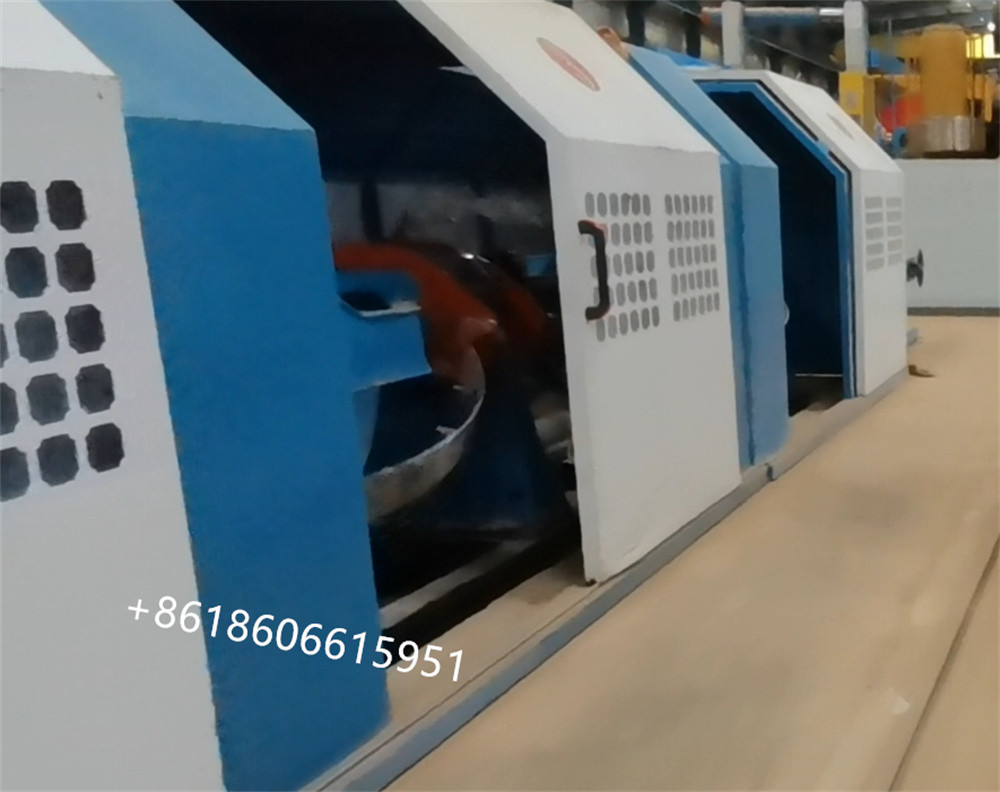

Individuele motor aangedreven kabel leggen machine / draad stranding machine gemakkelijk te bedienen

Individuele motor aangedreven kabel leggen machine / draad stranding machine gemakkelijk te bedienen

1Toepassing:

Bow twister is de belangrijkste uitrusting voor draad- en kabelkabels, het wordt voornamelijk gebruikt voor besturingskabels, laagspanningskabels, rubberen omhulde kabels, mijnbouwkabels,met een gewicht van niet meer dan 50 kg.
Aangezien de winst van de draad- en kabelproducten voortdurend afneemt, is het noodzakelijk de productiekosten voor de fabrikanten te verlagen.En het verbeteren van de productie-efficiëntie is een van de effectieve manieren om de productiekosten te verlagenMet de unieke structuur is de productie-efficiëntie van bow twister meer dan twee keer zo hoog als die van de buisvormige stranding en meer dan vijf keer zo hoog als die van de cage stranding machine.Door de voordelen van een hoge productie-efficiëntie, is bow twister steeds vaker gebruikt.

2.Technische parameter:

3. 1250/3 bobbins stranding cage

• Maximale diameter van het draadgat: Ø20 mm
• Toepasselijk model spoel: PN1250
• Toepasselijke spoelbreedte: 950 mm
• Maximale rotatiesnelheid van de boog: 160 r/min.
• Spanningsvorm: mechanische wrijving
• Vermogen van de motor van de strandingkooi: 45 kW (AC)
• Het apparaat is niet geschikt voor het detecteren van gebroken draad.
• Structurele samenstelling: Het hoofdstuk van de boog- en strandmachine bestaat uit: draaiboog, draadrol, beugel, beugel, basis, aandrijfsysteem, vulframe, enz.De algemene ontwerpstructuur is redelijk en mooi.
• Aandrijfsysteem: De lijn wordt aangedreven door een 45 kW wisselstroommotor met variabele frequentieregeling.en verbindt elk deel van de draaiboog om het door de draaiboog gedragen koppel te verminderenMet pneumatische schijferremmen is het remmen gevoelig, met een hoge synchronisatie en weinig geluid.
• Wiegframe: de twee uiteinden van de wieg worden ondersteund door lagers,en de wieg neemt een eindas handmatige klemdraad spoel met een mechanisch vergrendelingsmechanisme om te voorkomen dat de draad spoel wordt weggegooidDe mainframe is gemaakt door CNC-lasersnijden en over het algemeen lassen, en wordt verwerkt door een grote machine-gereedschap na het gluren oven veroudering behandeling.De algemene stijfheid en sterkte zijn hoogElke mand is uitgerust met een draad spoel beugel om de draden in de spoel te beschermen.
• Draadspanning: De draadspanning wordt veroorzaakt door mechanische wrijving en de spanning wordt handmatig aangepast.
• Twisting Bow: De twisting bow is gemaakt van speciaal staal, dat niet gemakkelijk te breken is en stabiel werkt.
• Basis: Het is gevormd door het lassen van hoogwaardige rechthoekige vierkantbuizen en stalen platen, en verwerkt door een grote portierfreesmachine.
• Bremsysteem: De hele machine remt via een luchtpersrem, waarbij meerdere sets luchtremmen tegelijkertijd werken, wat resulteert in efficiënt remmen.
• Bescherming: De gastheer heeft een volledig afgesloten veiligheidsscherm van het type doos, die handmatig kan worden geopend door de deur te schuiven.die met de elektrische apparaten van de eenheid zijn verbondenHet apparaat kan alleen worden gestart als de deksel volledig is gesloten.
• Vullingsraam: het voorste deel van de draaikooi is voorzien van een steunplaat voor het vulhuls, die is uitgerust met 12 sets vulhuls (balgrootte: Ø 200mm*300mm)
• Het distributiebord is uitgerust met een automatisch detectiesysteem voor "schommelblok" voor automatische stopmachine met gebroken draad.

4- Verpakking

Twee methoden: RTA (Ready to assemble, Flat Pack) en volledig geassembleerd.
Voor het voorkomen van breuken tijdens het vervoer worden compensatielijsten en rekfolie gebruikt.
