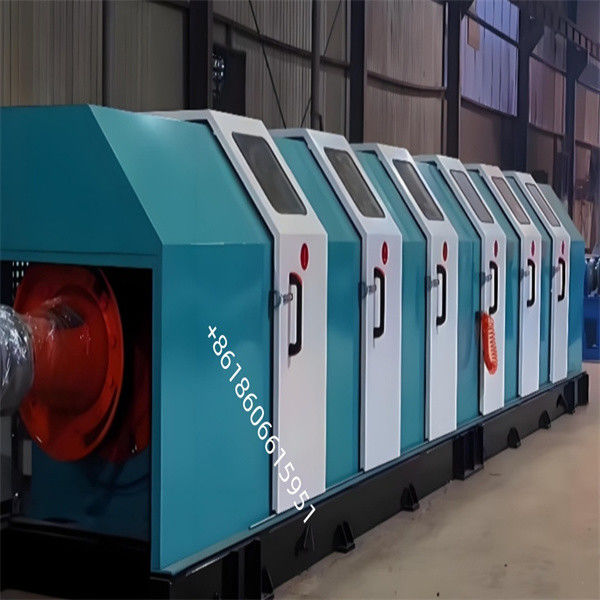

500/1+6+12 High Speed Tubular Stranders / Closer voor de montage van lege draden en geïsoleerde geleiders

500/1+6+12 High Speed Tubular Stranders / Closer voor de montage van lege draden en geïsoleerde geleiders

1. Gebruik
Deze machine wordt voornamelijk gebruikt voor de stranding binnen 8 koper, aluminium en staal kern aluminium strand draad

2.De belangrijkste technische parameters

• Eenvoudige draaddiameter:
• Ø 1,5 mm- Ø 5,0 mm voor Cu
• Ø 1,6 mm- Ø 5,0 mm voor Al
• Ø 1,0 mm- Ø3,5 mm voor St
• Doorlopende lijngatdiameter:Ø 16 mm
• Strand pitch range:40 -300 mm (stapsloos instelbaar op het touchscreen)
• Maximale rotatiesnelheid van de kooi: 450 r/min
• snelheidsbereik van de capstanlijn:22.5-103,5 m/min
• capstanwieldiameter:Ø 1600+ Ø 1600mm
• De grootte van de uitbetalingsbobin in de kooi:PND630
• Grootte van de opvangsbobin:PN1000-PN2000
• Centrum Pay-off bobin grootte:PND500
• Hoofdmotorvermogen: 90 kW
• Vermogen van de capstanmotor: 55 kW
• Motorvermogen:5.5 kW

3Hoofdcomponent

• Ø 500 middelste afbetalingsrek
• 6+12 bobbins strandkooi
• draaddoek voor het sluiten
• voorzijdelijke rechtmaker
• Mechanische en digitale meter
• Ø 1600 dubbelwielkapstan
• Ø2000 Eindasopname en dwarsstaanders
• Elektrisch besturingssysteem
• Veiligheidsbescherming

4Elektrisch besturingssysteem

• De eenheid gebruikt een PLC voor de gecoördineerde bediening van de bediening.De bijbehorende handige bedieningsknoppen zoals noodstop en inching worden ingesteld op de bijbehorende werkpositie van de eenheid.
• De elektrische kast moet worden ontworpen met een goede mechanische prestatie en stofdichte prestaties en moet zijn uitgerust met passende ventilatieopeningen.De elektrische schakelkast en de bedieningskast moeten afzonderlijk worden ingesteld en geïnstalleerd.
• De stroomvoorziening is een vijffasesysteem met drie draden: 380V (± 10%) 50HZ.
• Totaal geïnstalleerd vermogen: 210 kW
• De eenheid is uitgerust met een overeenkomend aantal noodstopknoppen en -knoppen in elke bedieningspositie voor een gemakkelijke bediening.
• Het elektrische besturingsonderdeel bestaat uit bedieningskast, touchscreen, enz. en de bijbehorende bedieningsknoppen zijn in elke eenheid ingesteld
• De bedieningskast moet zijn ontworpen met een goede mechanische prestatie en stofdichte prestaties en moet voorzien zijn van passende ventilatieopeningen.
• Motorbeschermingsfunctie: het elektrische besturingscircuit is ontworpen met faseverlies-, overbelasting- en oververwarmingsbeschermingsfuncties om schade aan de motor te voorkomen

5.Voornaamste veiligheidsbescherming:

• Beschermende hoes van de gastheer: handmatige druk-trekhoes
• Bescherming van grote lagers van de hoofdmotor: hoogtemperatuur-alarm, brandstoftekort alarm
• Bescherming tegen ontkoppeling: ontkoppelingsbescherming met aanraking
• aandrijvingsmotor: bescherming tegen faseverlies, bescherming tegen overbelasting, bescherming tegen oververhitting

6.Vereiste luchtbron

• Luchtdruk: 0,4 MPa
• Luchtvolume: 0,4 m3/min
• De perslucht moet droog zijn en vrij zijn van verontreinigingen en stof.

7. Belangrijkste onderdelen merk:
