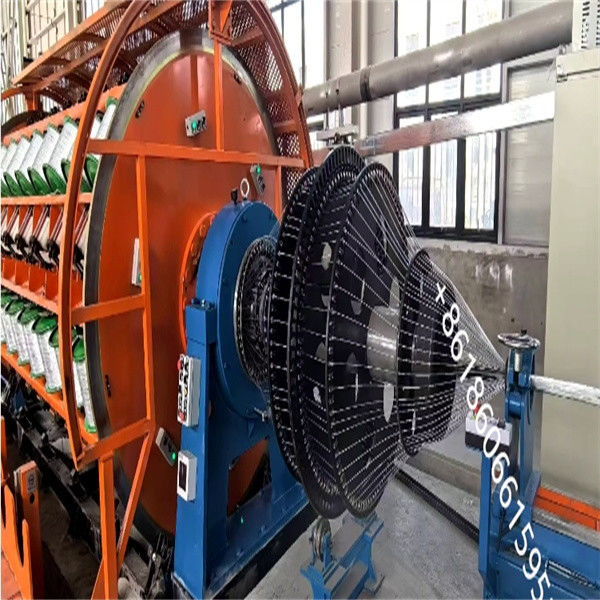

Snelheid zonder stappen 400/42+42 Bepantserde kabelmachine voor verschillende kabelspecificaties

Snelheid zonder stappen 400/42+42 Bepantserde kabelmachine voor verschillende kabelspecificaties

1Toepassing:
Deze machine wordt hoofdzakelijk gebruikt voor de productie van koolstofarme staaldraadverzorging voor grote dwarsdoorsnedekabels en niet-retractieve draaiing van aluminiumlegeringsdraden;Het kan ook worden gebruikt voor niet-onwrought stranding van koper cirkelvormige draadkernen.

2.Overzicht van de samenstelling van de apparatuur
De hele machine wordt aangedreven door een aparte motor, en het scharnier en de tractie worden aangedreven door afzonderlijke motoren.De controle van de hele machine neemt Siemens S7-200 serie PLC om synchronisatie nauwkeurigheid te garanderenIn de werkelijke productie, the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsBij het opstarten berekent de PLC automatisch de snelheid van elk transmissie­onderdeel, zodat de gehele machine synchroniseerd is en de draadstrekking nauwkeurig is.en het bereiken van stapsloze snelheidsregulatie van de hele machine.
De spanning van de draadrol van het gedraaide lichaam wordt door mechanische wrijving gecontroleerd en aangepast om de stabiliteit van de spanning van de draadrol te waarborgen.
De werking van de gehele machine neemt Siemens S7-200 serie PLC en veldbus voor eenvormige besturing, coördinatie van de werkstatus, werking,en snelheidsregeling van de verschillende elektrische onderdelen van de machineHet touchscreen voor het bedienen van de machine gebruikt de kleurinterface van Siemens voor het bedienen van de machine.

• Draad van koolstofarm staal: Φ0,9-Φ3,0 mm
• Maximale kerndiameter vóór pantsering: ≤ Φ80 mm
• Rotatiesnelheid:72.5 r/min ((werkingssnelheid)
• Verzorgingsplaats:Stepless adjust
• Vermogen van de hoofdstrandmotor: 90 kW (AC-variabele frequentiemotor)
• Φ600x2 niet-metaal tapeermachine snelheid:500 r/min
• Niet-metalen bandbandmachine pitch:Stepless adjustment
• Vermogen van de motor van de niet-metaal tape-machine:11kw (AC-variabele frequentiemotor)
• Maximale trekkracht: 5 T
• Maximale snelheid van de trekkrachtlijn :30m/min
• Pneumatische rupsmotorvermogen:22kw x2 set ((AC variabele frequentiemotor)
• De grootte van de uitbetaalde bobine in de kooi:PN400 ((tekening van de bobine van de klant)
• Centrum Pay-off bobin grootte:PN1600-PN3150
• Inhoud van de opvangsbobin:PN1600-PN3150
• Hoogte van het machinecentrum:1000 mm

• 3150 mm portaal afbetalingsrek
• # Typ door het draadraam
• 48+48-500 hoofdkooi
• Automatisch zijdelings en onderafladend bobinensysteem
• draaddoek voor het sluiten
• Φ600x2 niet-metaal tape-machine
• Mechanische en elektrische meter
• 5000 kg rupsmachine
• 3150 mm portaalopvang- en dwarslijnrack
• Elektrisch besturingssysteem
• Veiligheidsheining

4Elektrisch besturingssysteem

• De stroomvoorziening is een driefasig vijfdraadsysteem: 380V (± 10%) 50HZ
• Deze machine heeft een submotor (de motor heeft een variabele frequentiemotor) en elke wisselstroommotor heeft een frequentiekonverter om de snelheid te regelen.De hele machine wordt bestuurd door een Siemens programmeerbare controllerHet hoofdapparaat wordt met vertraging gestart nadat de wekker klinkt.
• Deze machine is uitgerust met de volgende beschermingsmiddelen:
• Alarm voor een storing in de frequentiekonverter.
• Overbelastingbescherming en stroomvoorziening voor ontvang- en ontladingskabels.
• Onderspanningsbescherming.
• Bescherming tegen het breken van draden.

5.Begeleidingsdirectie:

Bewegingsrichting van de apparatuur: rechtse hoofdmachine, richting van het apparaat, linkse afvoerlijn, rechteropnamelijn

6Kleur:

• Roterende onderdelen:RAL2004
• Hoofdstuk:RAL5015
• Andere onderdelen:RAL7035
