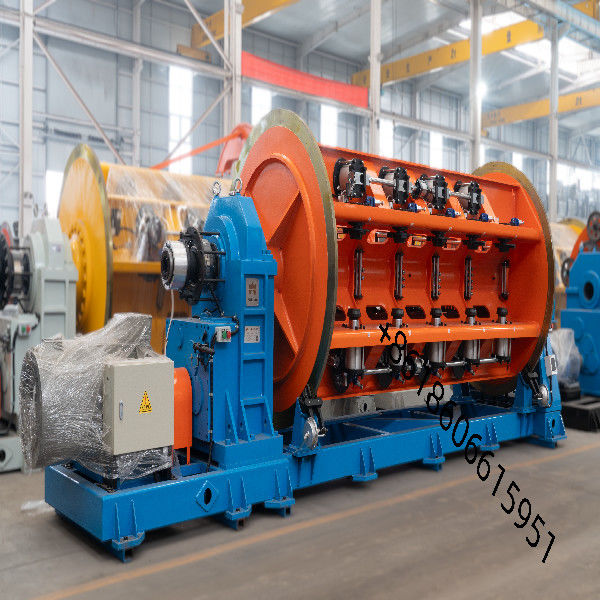

Betrouwbare planetaire stranding machine met anti-twist apparaat JLK/2+18+24

Betrouwbare planetaire stranding machine met anti-twist apparaat JLK/2+18+24

Productbeschrijving:

Deze machine wordt hoofdzakelijk gebruikt voor de productie van grote sectie en grote lengte van staal met een aluminium kern en aluminium legering draad;Het kan ook worden gebruikt voor het persen van koperen ronde en aluminium sector geleider.

Kenmerken:

De hele machine wordt aangedreven door afzonderlijke motoren. Elk deel van de stranding body en de tractie worden aangedreven door afzonderlijke motoren.De hele machine wordt bestuurd door Siemens S7-200 serie PLC om de synchronisatie nauwkeurigheid te garanderenTijdens de werkelijke productie kan de bediener de strengte van elke sectie instellen.de productielijnsnelheid en andere procesparameters op het touchscreen volgens de productievoorschriften van de kabels, en berekenen automatisch de snelheid en besturing van elk transmissie-onderdeel door middel van PLC bij het opstarten.de synchronisatie van de gehele machine en de nauwkeurigheid van de stranding pitch waarborgen, en een stapsgewijze snelheidsregeling van de gehele machine te bereiken.
Met behulp van digitale hoeveelheden om draadbreuk te detecteren, kan het signaal van draadbreuk van elke schijf in elk deel van de strand nauwkeurig worden bepaald,en weergeven welke sectie en schijf is gebroken op het touchscreen van de hoofdconsole, waardoor de detectie van draadbreuken nauwkeuriger en nauwkeuriger wordt.
De spanning van de rollen van elk deel van de streng neemt een pneumatische proportioneel klepcontroller aan,met een diameter van niet meer dan 50 mm,De coëfficiënt van de spanningsverhouding kan ook handmatig worden ingesteld op het touchscreen bij het opstarten.
De gehele machinewerking maakt gebruik van Siemens S7-200 serie PLC en geïntegreerde Profinet veldbus voor een uniforme besturing, coördinatie van de werkstatus,werking en snelheidsregeling van de elektrische onderdelen van de gehele machineHet touchscreen van de bediening gebruikt de kleurinterface mens-machine van Siemens om de bediening te regelen.
Een visueel groot LCD-beeldscherm met hoge resolutie (dubbelzijdig 40") geeft uitgebreid productinformatie en -status ter plaatse weer en biedt realtime dynamische monitoring.De operatieterminal gebruikt HMI (14") voor het verenigd beheer, met een eenvoudig uiterlijk en een gemakkelijke bediening

Hoofdparameter:
