Productgegevens
Plaats van herkomst: Hebei
Merknaam: Beyde
Certificering: CE
Modelnummer: 500/1+12
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 set
Verpakking Details: Verpakking in veiligheidscontainer
Levertijd: 90 dagen
Betalingscondities: L/C, D/A, D/P, T/T
Levering vermogen: 200 reeks/jaar
Gebruik: |
Stranding |
Kleur: |
Blauw, volgens klantvereiste |
Naam: |
Tubulaire Vastlopende Machine |
Toepassing: |
staal,aluminium,staaldraad |
Draadmateriaal: |
met een gewicht van niet meer dan 10 kg |
Machine centrale hoogte: |
1000 mm |
Centrale uitbetalingsspoel: |
PN400-PN630 |
Kracht: |
11 kW |
De grootte van de toepassingsspoel: |
PND800-PND1600 |
PLC's: |
Siemens |
Minimale diameter van de lege draad: |
1-5 mm |
Maximum naakte draaddiameter: |
15 mm |
Gebruik: |
Stranding |
Kleur: |
Blauw, volgens klantvereiste |
Naam: |
Tubulaire Vastlopende Machine |
Toepassing: |
staal,aluminium,staaldraad |
Draadmateriaal: |
met een gewicht van niet meer dan 10 kg |
Machine centrale hoogte: |
1000 mm |
Centrale uitbetalingsspoel: |
PN400-PN630 |
Kracht: |
11 kW |
De grootte van de toepassingsspoel: |
PND800-PND1600 |
PLC's: |
Siemens |
Minimale diameter van de lege draad: |
1-5 mm |
Maximum naakte draaddiameter: |
15 mm |

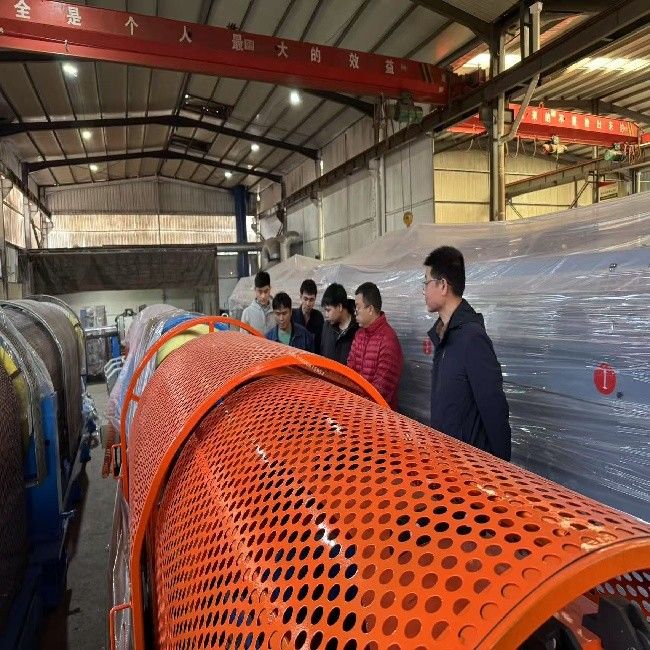

Professionele buisvormige stroomachine voor de productie van kabels JGG-500/1+12
Een buisvormige strander is een gespecialiseerde machine die wordt gebruikt in de draad- en kabelindustrie om meerdere draden of geleiders te draaien in een compacte, spiraalvormige structuur.die een rotatie- en baanbeweging gebruiken, buisvormige stranden gebruiken eeneen lijn- of rotatiebeweging rond een centrale as, wat resulteert in eenbuisvormig of gelaagd strookpatroonDeze methode is ideaal voor de productie van kabels methoge flexibiliteit, duurzaamheid en uniformiteit, waardoor het geschikt is voor een breed scala aan toepassingen.
Tubular strander wordt gewoonlijk gebruikt bij de productie van:
De prestaties en de mogelijkheden van een buisvormige strenger worden bepaald door verschillende kritische parameters.en geschiktheid voor specifieke toepassingenHieronder worden de belangrijkste parameters vermeld:
Eenvoudige draaddiameter |
Ø 1,5 mm- Ø 5,0 mm voor Cu F1.6 mm- Ø 5.0 mm voor Al Ø 1,0 mm- Ø 3,5 mm voor St |
Door de lijngatdiameter | Ø 20 mm |
Strand pitch bereik | 50-500 mm (stapsloos instelbaar op PLC) |
Maximale rotatiesnelheid van de kooi | 400 r/min Werken |
Lijne snelheid | 120 m/min max. |
Capstanwieldiameter | Ø1400+ Ø1400mm |
De grootte van de uitbetalingsbobin in de kooi | PND400-630 |
Afmeting van de opvangsbobin | PN1000-PN2000 |
Centrum Pay-off bobin grootte | PND 500 |
Hoofdmotorvermogen | 75 kW |
Capstan motorvermogen | 37 kW |
Motorvermogen | 5.5 kW |
Ø 630 centers | 1 set |
12 bobbins in de kooi | 1 set |
draaddoek voor het sluiten | 1 set |
voorzijdelijke rechtmaker | 1 set |
Mechanische en digitale meter | 1 set |
Ø 1400 Dubbelwielkapstan | 1 set |
Ø 2000 Kolomtype-opname en -overgang | 1 set |
Elektrisch besturingssysteem | 1 set |
Veiligheidsbescherming | 1 set |
Op basis van het toepassings- en automatiseringsniveau kunnen buisvormige stranden worden ingedeeld in:
- Ik weet het niet.Handmatige buisvormige strander- Ik weet het niet.
- Ik weet het niet.Semi-automatische buisvormige strenger- Ik weet het niet.
- Ik weet het niet.Volledig automatische buisvormige strenger- Ik weet het niet.
- Ik weet het niet.Hoge snelheidsbuisstrander- Ik weet het niet.
- Ik weet het niet.Compacte buisvormige stranden- Ik weet het niet.
✅ Eenvormige stranding: zorgt voor een consistente draadverdeling en leglengte, waardoor de prestaties van de kabels worden verbeterd.
✅ Hoge efficiëntie: snellere productiesnelheden in vergelijking met handmatige methoden.
✅ Verscheidenheid: Kan verschillende draadgroottes en -configuraties verwerken.
✅ Verbeterde kabelflexibiliteit: Vervaardigt kabels met een hoge flexibiliteit, ideaal voor dynamische toepassingen.
✅ Duurzaamheid: Verbeterde mechanische sterkte dankzij nauwkeurige strengen.
✅ Automatiseringsopties: Vermindert arbeidskosten en menselijke fouten in volledig automatische modellen.
