Huis > producten > planetarische vastlopende machine > Nieuwe energieoplaadkabelfabrieksmachine Planetary Strander 630/6+800/3

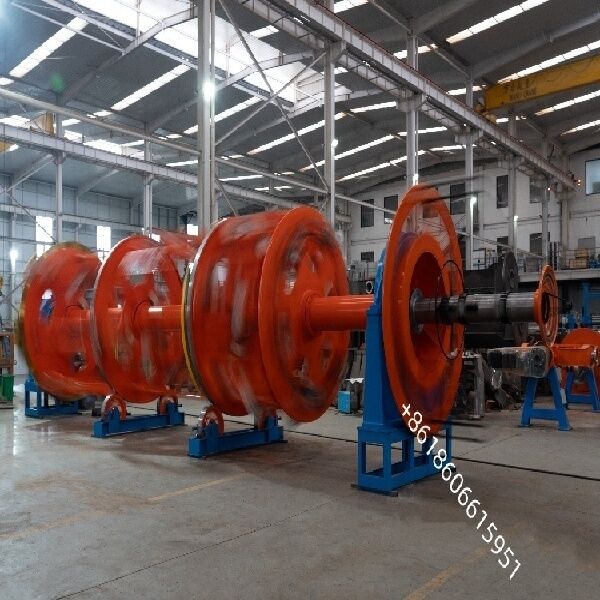

Nieuwe energieoplaadkabelfabrieksmachine Planetary Strander 630/6+800/3

Productgegevens

Plaats van herkomst: China

Merknaam: Beyde

Certificering: CE

Modelnummer: 630/6+800/3

Betaling en verzendvoorwaarden

Min. bestelaantal: 1 set

Verpakking Details: Veiligheidscontainerverpakking

Levertijd: 90 dagen

Betalingscondities: L/C, D/P, T/T

Levering vermogen: 200 set/jaar

Vind de beste prijs
Productgegevens
Markeren:

met een vermogen van niet meer dan 50 W

,

630/6+800/3 planetaire strander

,

apparatuur voor de vervaardiging van laadkabels

Gebruik:
Attranding, Twisting
kleur:
Aangepast
Sollicitatie:
Kabelindustrie
Naam:
Planetarische vastlopende machine
Spanning:
380V/440V
Draadmateriaal:
geleider of geïsoleerde draad
Garantie:
12 maanden
Functie:
Stroomkabel
Stranding Pitch:
Stap-minder
PLC:
Siemens
Handelswijze:
NSK/SKF
Gebruik:
Attranding, Twisting
kleur:
Aangepast
Sollicitatie:
Kabelindustrie
Naam:
Planetarische vastlopende machine
Spanning:
380V/440V
Draadmateriaal:
geleider of geïsoleerde draad
Garantie:
12 maanden
Functie:
Stroomkabel
Stranding Pitch:
Stap-minder
PLC:
Siemens
Handelswijze:
NSK/SKF
Productbeschrijving

Nieuwe energieoplaadkabelfabrieksmachine Planetary Strander 630/6+800/3





630/6: een planetaire kooi met 6 spoelen op een 630 mm rollenflens, die gewoonlijk wordt gebruikt als de in-line high-speed-strandingstage voor het compacteren en opleggen van geïsoleerde kernen of geleiders.
+800/3: een tweede planetaire kooi met 3 spoelen op een 800 mm rollenflens, die gewoonlijk wordt gebruikt voor screening (bijv. koperen band) of als back-up strandingstage in een twee-stappenlijn.

Typisch proces en onderdelen voor EV-laadkabels
Pay-off: centrale pay-off (voor de hoofdkern) + 6×PN630 planetaire kooi; optionele zijdelingse pay-offs voor kernen of schermen.
Stranding: 630/6 planetary cage met back-twist (planetary) voor compacte, lage-torsiestelling; 800/3 planetary cage voor koperen tape screen of extra lay-up.
Bandband: bandkop voor koperen band of dielectrische band; typische bandbandstand en snelheidsbereiken zijn beschikbaar op vergelijkbare machines van de klasse 400?630 (bijv.met een snelheid van 500 t/min).
Pre-twist/back-twist: planetarisch mechanisme zorgt voor volledige back-twist; wiegels kunnen worden vergrendeld voor nul-back-twist wanneer vereist door de productspecificatie.
Koeling: waterkoeling na stranding/tapen voor dimensionale en eigenschappelijke stabilisatie.
Dielectrische extrusie: enkel- of tweelaags XLPE (of andere isolatie) met dwarshoofd, capaciteitsmeter en voorverwarmer voor de isolatie van EV-oplaadkabels.
Meting en capstan: meterteller + capstan voor de afvoerregeling.
Opname: PN1000 ̇ PN1600 opnamerolles met traverse; PLC/touchscreenbesturing voor spanning, toonhoogte en lijnsnelheid.

Invoerdraaddiameter

Ø1,5-Ø5,0 mm Leider

Ø3,0-Ø7,0 mm Isolatie

Maximale overdosis Ø25 mm
Maximale rotatiesnelheid 70/ RPM Staploos verstelbaar
Strand pitch 60 - 600 mm, staploos verstelbaar
Maximale lijnsnelheid 27m/min, staploos verstelbaar
Cage motor vermogen 55 kW ((AC)
Motortype onafhankelijke motor
Motorvermogen van de rups 22 kW ((AC)
De grootte van de uitbetalingsbobin in de kooi PND630+800
Capstanwieldiameter Ø1600 mm
Centrale aflossingsgraad PN1600
Afmeting van de opvangsbobin PN1000-PN2000
Machinescentrum hoog 1000 mm
