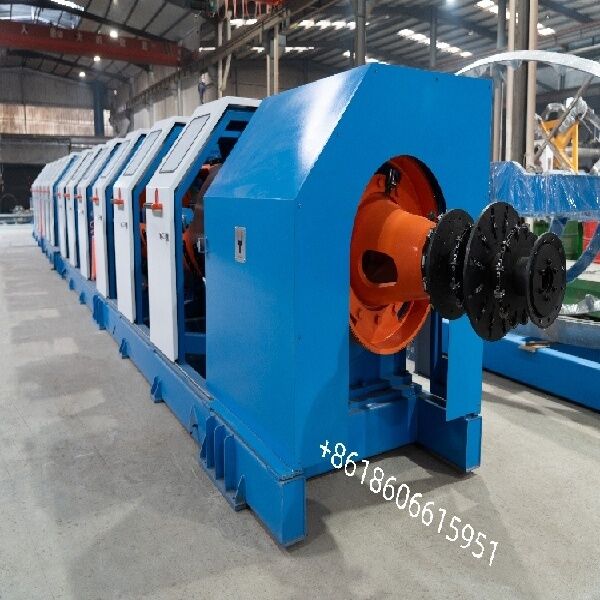

Buisvormige streng- en sluitlijn | MS-serie voor etrochemische kabels, ACSR en OPGW

Tubular Stranding & Closing Line. MS-serie voor etrochemische kabels, ACSR en OPGW

1. Toepassing

Deze machine is geschikt voor staal kern aluminium stranded draad, staal stranded draad of stranded draad.beide uiteinden van de drager, kan zorgen voor een stabiele werking en een lange levensduur.

2. kenmerk

2.1 Een buis die op een omringend lager of rol draait.

2.2 Machines die kunnen werken in torsietoestand of in totale achterste draai met de mogelijkheid van variabele achterste draai.

2.3 De draadspanning moet constant worden gehouden van volle tot lege uitbetalingsrol.

2.4 detector voor het breken van draad/streng voor elke uitbetaling.

2.5 Pneumatische spits met veiligheidsvergrendelingssysteem.

Wat het is en typisch gebruik

Een buisvormige stroomachine vormt ACSR en andere stroomafgeleide geleiders door een precisiebuis (kooi) rond een vaste kern te draaien.,Een typische lijncompositie omvat: centrale uitbetaling, buisvormige strandingkooi, assemblage die, meterteller,tractie (capstan)De machines ondersteunen gewoonlijk zowel de torsiemodus als de totale back-twist-modus met variabele back-twist, constante spanningsvergoeding en breukdetectie per spoel

Grootte en selectiegids

Definieer de ACSR-structuur en het doel: aantal aluminiumstrengen en stalen kerndraden, afgewerkte OD, vereiste leglengte/hoogte en of u back-twist (planetaire) of nul back-twist nodig heeft.

Een enkele draad kan worden gemonteerd: maximale diameter/sterkte van de enkele draad (bijv. Al φ1,5·5,0 mm, Cu φ1,3·4,6 mm, staal φ1,3·4,0 mm voor veel snelle knollen) en maximale OD van de machine (bijv.maximaal φ15 mm bij hogesnelheidsmodellen).

Instelling van de start- en de capstan: kies een capstan-diameter en een lijnsnelheid die overeenstemmen met uw productiedoelstelling en de trekkracht (bijv. lijnsnelheid 20 ∼ 100 m/min bij hogesnelheidsmodellen;twee capstans zoals Ø1200 + Ø1000 mm voor grotere ACSR).

Rollogistiek: bevestig de PN-groottes voor de bobines in de kooi en neem ze op om overeen te komen met de installatiebehandelingen (bijv. PN1250/PN2000 gebruikelijk op machines van de klasse 400/PN630; PN1600 typisch op ACSR-lijnen 630/1+6).

Beheersing en kwaliteit: plan voor PLC/HMI met spanning-, toonhoogte- en lengtebeheersing; indien nodig in-line OD/geometrie- en excentriciteitsbewaking toevoegen

PN1600 eindasopname.

Het is ideaal voor de productie van:

met een gewicht van niet meer dan 50 g/m2
ronde normale AAC en strengen met hard getrokken aluminium- en koperdraden
OPGW-constructies in een- en meervoudige passages
Sectorleiders
AAAC- en ACSR-strengen tot 19 draden (in één of twee passages)
met een breedte van niet meer dan 50 mm
Het leggen van flexibele touwstrengen voor flexibele touwconstructies
Verzorging van optische kernelementen met stalen draden
Het opzetten van geïsoleerde kernen

Kenmerken:
1. de machines worden aangedreven door frequentiegestuurde driefasemotoren, die een afzonderlijke aandrijving van de strandingrotor leveren,optrek- en opnamesamenstellingen, wat betekent dat voor dit doel geen tandwielen en versnellingsbakken meer nodig zijn.
2De digitale besturingstechnologie maakt het mogelijk de oneindig veranderlijke leglengte vanaf de bedieningsbank in te stellen.
3. kunnen de snelheden tijdens de werking van de machine oneindig variëren vanaf de bedieningsplaats.
4. aanraakschermcontrole via programmeerbare controllers zorgt voor volledig automatische procescontrole en -werking, machinebewaking, programmabeheer, gegevensopname en -opslag,servicefuncties en onderhoud.
5. snelheids- en hoeksynchronisatie, koppel- en tractiecontrole.
6. het onderhoud van alle productgerelateerde kwaliteitsparameters, te allen tijde gewaarborgd door een gecontroleerd remmen van de machine, ook in geval van een stroomstoring (AC-aandrijving).
