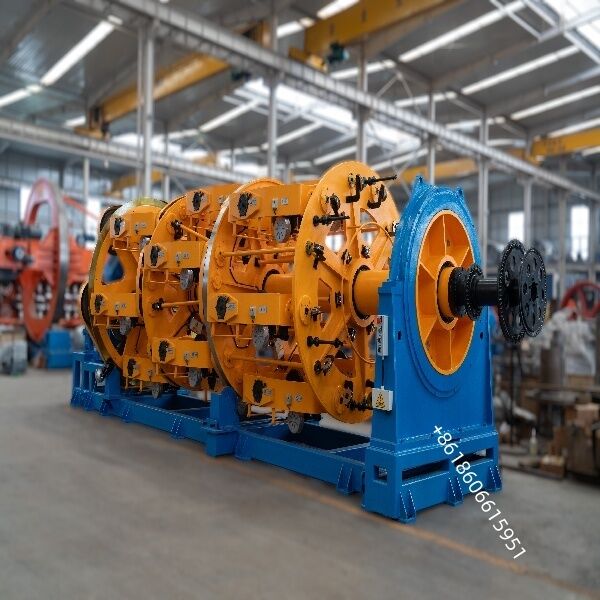

Engineering & Support 630/6+12+18 High Speed Planetary Stranding Machine

Engineering & Support 630/6+12+18 High Speed Planetary Stranding Machine

De High Speed Planetary Stranding Machine is ontworpen voor de massaproductie van multi-core kabels, zoals besturings-, stroom- en datakabels.hoogwaardige stranding, met inbegrip van laadpalen, fotovoltaïsche installaties en robotica.

Werkingsbeginsel en belangrijkste kenmerken

Planetary Cage Action: Meerdere rollen zijn gemonteerd op een roterende planetaire kooi.Dit "zon en planeet" tandwiel systeem kan worden geconfigureerd voor back-twisting om ronde, compacte en concentrische kabelkernen.

Hoge snelheid en productiviteit:

Moderne machines zijn ontworpen voor hoge rotatiesnelheden en lijnsnelheden, waardoor de productie aanzienlijk toeneemt en de kwaliteit behouden blijft.

Eenvormige spanningsregeling:

Uitgerust met individuele spanningssystemen (magnetische remmen, hysteresis of danserarmen) beheerd door PLC's om een consistente leglengte te garanderen en ovalatie of oppervlaktefouten van de geleider te voorkomen.

Verscheiden configuraties:

Verkrijgbaar in verschillende maten (bijv. 315, 400, 500, 630) met verschillende spoelcapaciteiten (6, 12, 18, 24, 30) om een breed scala aan draaddiameter en eindkabelgroottes aan te passen.

Geïntegreerde lijncomponenten:Een complete productielijn omvat meestal:

Centrale of zijdelingse afbetalingsstandjes

Planetaire strandingkooi met back-twist

Stempelhouder en voortrekkingsinrichting

bandkoppen/pantserkoppen

Capstan en afhaal

Opname met het doorreisstelsel

Elektrische bedieningskast met HMI

Typische toepassingen

Besturingskabels: voor robot-, automatiserings- en industriële besturingskabels die een dichte stranding vereisen.

Nieuwe energiekabels: Ze worden veel gebruikt voor EV-oplaadstations, fotovoltaïsche (PV) kabels en windturbine-kabels.

Data- en communicatiekabels: geschikt voor ingebouwde kabels en optisch-elektrische composietkabels.

Specialiteitskabels: voor hoogflex-kabels, liftkabels en medische kabels waar kwaliteit en consistentie van cruciaal belang zijn.

Ingenieurs- en ondersteuningsfocus

Process & Line Layout: Het definiëren van de grootte van de geleider, de leglengte en de lijnsnelheid.

Inbedrijfstelling en opleiding: Installatie, draadverbinding en opstarten ter plaatse.

Telefoon- en veldondersteuning: diagnose van problemen op afstand via telefoon of video. levering van reserveonderdelen zoals lagers, riemen en sensoren. dienstverlening ter plaatse bij grote storingen of upgrades.

Onderhoud en optimalisatie: Ontwikkeling van preventieve onderhoudsschema's en advisering over upgrades van besturingssystemen of data-integratie voor industrie 4.0.

Ingenieurstips

Balanceer de kooi: zorg ervoor dat de bobinbelasting in evenwicht is om trillingen en draagbaarheid bij hoge snelheden te minimaliseren.

Robuuste spanningsregeling: Gebruik hoogwaardige, gekalibreerde spanningssystemen.

Stichting en uitlijning: een stijve basis is van cruciaal belang. Precieze uitlijning van de kooi, kapstan en opname is essentieel om trillingen te voorkomen en de levensduur van het onderdeel te verlengen.

Simulatie van het hefboom: voor aangepaste of hogesnelheidsontwerpen, gebruik multi-body dynamica software (zoals RecurDyn) om belastingen te modelleren, het aandrijfsysteem te optimaliseren en trial-and-error te verminderen
