Machines voor het vastmaken van stijve strengen voor lege geleiders en overhead-transmissielijnen

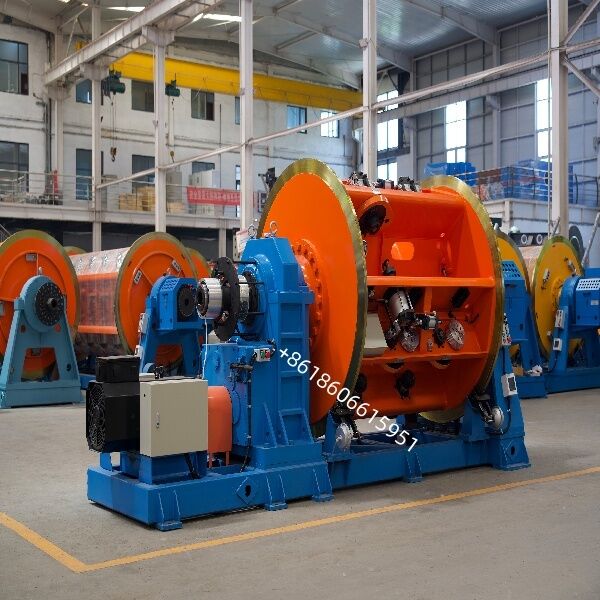

Stijve strandingmachine voor blote geleider en bovengrondse transmissielijnen

Beschrijving

De starre kooistrander is de machine bij uitstek voor het vervaardigen van geleiders voor stroomkabels. Hiermee combineert de strander kwaliteit, productiviteit en flexibiliteit in vergelijking met andere strandingsmethoden.
De JLK-serie is gebouwd onder het merk BEYDE, een wereldleider in roterende machines voor energiekabels die meer dan 150 starre kooistranders heeft geleverd aan de beste producenten van energiekabels.

De machine voor het vastbinden en afschermen van stijve kooien maakt de productie mogelijk van geleiders die worden gebruikt in luchtkabels, laag-/midden-/hoogspanningskabels, onderzeese kabels, windenergiekabels, Milliken-segmenten, ACRS-kabels en afscherming.

Belangrijkste kenmerken en voordelen

Hoge capaciteit en grote doorsnede: geschikt voor een groot aantal haspels, waarbij tientallen of zelfs honderden draden tegelijk kunnen worden gedraaid. Dit maakt een hoge productie-efficiëntie mogelijk, waardoor het bijzonder geschikt is voor de productie van grote volumes van geleiders en kabelkernen in grote volumes.

Hoge structurele stijfheid:

Het stevige metalen frameontwerp zorgt voor een uitzonderlijke stijfheid en is bestand tegen de enorme koppel en spanning die ontstaat tijdens het vastlopen van grote, sterke draden, waardoor een stabiele werking wordt gegarandeerd.

Hoge strandingsprecisie: moderne strandmachines met een stijf frame zijn uitgerust met precisieaandrijfsystemen, spanningscontrolesystemen en lengtetellers, die een uniforme leglengte, een compacte structuur en een consistente spanning over alle draden garanderen.

Geïntegreerde functies: Moderne machines integreren ook extra functies zoals pre-twist, back-twist, online diametermeting, vullen of tapen (serveren).

Vergelijking met buisvormige stranders

De belangrijkste verschillen tussen de Rigid Frame Strander en een andere veel voorkomende strandermachine – de Tubular Strander – zijn als volgt:

Structuur: De Rigid Frame Stranding Machine heeft een open framestructuur, terwijl de Tubular Strander een gesloten buisvormige structuur heeft.

Toepasbaarheid: De Rigid Frame Strander richt zich meer op draad- en kabelproductie met grote secties, hoge snelheid en grote volumes. De Tubular Strander is beter geschikt voor productiescenario's met kleine secties die een hoge flexibiliteit vereisen (eenvoudige specificatiewijziging) of waar een volledig gesloten omgeving noodzakelijk is.

Uitbetalingsrollen:

De Rigid Frame Strander maakt doorgaans gebruik van grotere haspels (bijvoorbeeld PN630, PN800, PN1000) om te voldoen aan langdurige, continue productiebehoeften.

Stijfheid:

De algehele stijfheid van de Rigid Frame Strander is aanzienlijk hoger dan die van de Tubular Strander.

De starre frame-strander, met zijn zeer stijve frame en ontwerp met meerdere haspels, is de voorkeursuitrusting geworden voor de productie van MV/HV-stroomkabels en blanke draden met grote doorsnede. De technische kenmerken voldoen aan de strenge proceseisen voor hoogwaardige producten zoals nieuwe energiekabels en UHV-transmissiegeleiders. Gerenommeerde fabrikanten van kabelapparatuur zoals BEYDE bieden een reeks stijve frame-stranders met verschillende specificaties en configuraties. De apparatuur van BEYDE vertoont duidelijke voordelen op het gebied van betrouwbaarheid, productie-efficiëntie, automatiseringsniveau en operationeel gemak, en voldoet aan uiteenlopende productievereisten voor stroomkabels en blanke draden bij verschillende klanten.

De primaire functie van de stijve frame-strander is om meerdere afzonderlijke draden (geleiders) of strengen samen te draaien volgens de gespecificeerde richting en leglengte, waardoor gestrande geleiders, kabelkernen of kabels met grotere secties worden gevormd. De kernworkflow is als volgt:

Uitbetaling:

De kern bestaat uit een of meer robuuste roterende metalen frames die zijn uitgerust met meerdere uitbetalingshaspels (spoelen), meestal voorzien van spanningscontroleapparatuur, die individuele draden of strengen van stroom voorzien.

Stranding:

Het gehele frame draait met hoge snelheid rond, waardoor alle gemonteerde uitbetalingshaspels meedraaien. Tegelijkertijd beweegt de centrale kerndraad (of kabelkern) lineair langs de machine-as.

Vorming:

De combinatie van de roterende beweging van het frame en de lineaire voortbeweging van de draad zorgt ervoor dat de omliggende individuele draden strak op de centrale kern draaien onder de vooraf ingestelde spiraalhoek (dwz de lengte van de strenglengte).

Opname:

Het afgewerkte gestrande product wordt op de opwikkelspoel gewikkeld.

De kracht van het bedrijf

BEYDE Co., Ltd is gevestigd in Hejian, in de provincie Hebei, en wordt erkend door Hejian Hongqi Machinery Inc. Sinds de oprichting in 1983 hebben we al onze inspanningen geleverd om voor onze klanten te ontwerpen, produceren, verkopen en bedienen. Onze belangrijkste producten, waaronder Rigid Stranding-machine, Tubular Stranding-machine, Planetary Stranding-machine, Bow Stranding-machine, Lay-up-machine, Drum Twister, Armouring-machine, enzovoort. Onze producten worden over de hele wereld veel gebruikt en ons merk "Hongqi-machine" wordt beroemd in China. Nu zijn we trots op een bekend merk en worden we het leidende team op dit gebied.
