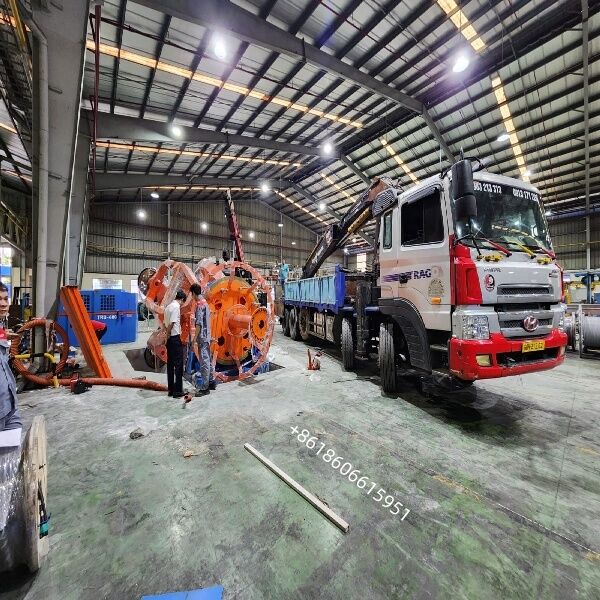

Kabellegmachine 1250/1+4 – 1250 mm planetaire kabelrups
Overzicht
De CLY-1250/1+4 planetaire oplegmachine is ontworpen voor het bekabelen/leggen van meeraderige laag- en middenspanningskabels, besturingskabels en mijnbouwkabels. Het is geschikt voor zowel ronde als sectorvormige kernen (tot 5 kernen). De kabelkooi is uitgerust met een 100% back-twist-functie, waardoor minimale interne spanning in de aangelegde kabel wordt gegarandeerd. De gehele lijn wordt bestuurd door een PLC + HMI-aanraakscherm met invertergestuurde motoren voor nauwkeurige lay-up pitch en gesynchroniseerde lijnsnelheid.
Sollicitatie
Aanleggen van LV/MV-stroomkabels (PVC, XLPE geïsoleerd)
Stuurkabel- en mijnbouwkabelsamenstel (2–5 aders)
Geschikt voor ronde of voorspiraalvormige sectorvormige geleiders
Optioneel niet-metalen tape (polyester/mica tape) en staaldraadpantsering
Belangrijkste kenmerken
Planetaire strandingskooi (1 centraal + 4 zijspoelen, PN1250) met volledige back-twistmogelijkheid
S/Z spanrichting, oplegsteek traploos instelbaar via PLC (300–2500 mm)
Grote lagerstructuur met dubbele ondersteuning voor werking op hoge snelheid en met weinig trillingen
Elektrisch klemmen / lossen van de spoel, voordraaifunctie voor sectorkernen
Uitgerust met niet-metalen wikkelkop (2-pads, 500–650 tpm) en optionele stalen pantsering
Pneumatische kaapstander met lengtemeting en automatische stop bij storing
Volledige veiligheidsbescherming: overbelasting, oververplaatsing, veiligheidsdeurvergrendeling, noodstop
| Type |
1+3 = 4 spoelen |
1+4 = 5 spoelen |
| Model |
KP100 |
KP125 |
KP160 |
KP100 |
KP125 |
KP160 |
| Trommel φ[mm] |
1000 |
1250 |
1600 |
1000 |
1250 |
1600 |
| Kabeldoorsnede voor ronde aders [mm2] |
16-240 |
25-300 |
25-300 |
16-240 |
25-300 |
25-300 |
| Kabeldoorsnede voor sectorkernen [mm2] |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
| Kabeldoorsnede voor pre-spiraalkernen [mm2] |
16-240 |
16-400 |
16-400 |
16-240 |
16-400 |
16-400 |
| Afgewerkte kabel φ[mm] |
60 |
80 |
100 |
60 |
80 |
100 |
| Rotorsnelheid [rpm] |
55 |
36 |
24 |
55 |
30 |
20 |
| Lijnsnelheid [m/min] |
60 |
60 |
45 |
60 |
60 |
45 |
| Hoofdmotorvermogen [kW] |
55 AC |
55 AC |
55 AC |
65 AC |
65 AC |
65 AC |
De machine kan ronde kabels met achterwaartse twist en sectorkabels zonder achterwaartse twist bundelen
Lijnaandrijving door AC/DC-motoren met elektronische of mechanische synchronisatie tussen lijncomponenten.
Gefaciliteerd met gemotoriseerde sectorcorrectie
Met of zonder back-twist-opstelling (zon- en planetaire opstelling)
De hoofdas wordt ondersteund met rollagers voor eenvoudig onderhoud.
Speciale versnellingsbakken voor hoofdaandrijving
Zware pneumatische trommelrem voor hoofdkooi
Vulspoelvoorziening voor 4 tot 9 spoelen.
Uitgerust met HMI en PLC (optioneel)
Gemakkelijke lay-instelling
Bereik van opname en uitbetalingen beschikbaar
Zwaar uitgevoerde afstandsbandeenheid
Inline tangentiële/concentrische tapkoppen
