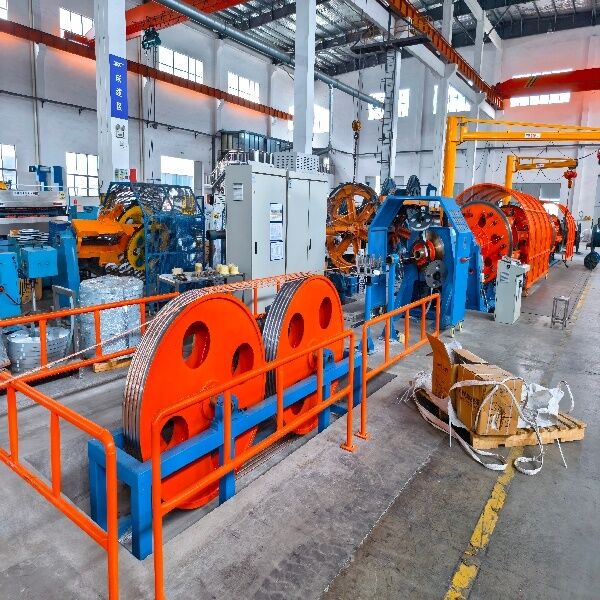

500/12+18 Planetary Stranding Machine. Draad en kabel Cage Strander China

Overzicht

De JLY-500/12+18 Planetary (Cage) Stranding Machine is speciaal ontworpen voor het stranden van kaal koper, aluminium, ACSR-geleiders en geïsoleerde kernen van besturingskabels.Uitgerust met een mechanisme voor het terugdraaien van de planetaire tandwiel (100% terugdraaien beschikbaar), het elimineert de interne draadspanning tijdens het stranden van de draad ¥ waardoor het ideaal is voor ronde of sectorvormige geleiders, staaldraad,en zelfs staaldraadverzorging / koperdraadbescherming indien optioneel ingesteldDe lijn wordt aangedreven door afzonderlijke wisselstroomomvormermotoren en wordt bestuurd via PLC + HMI-touchscreen voor nauwkeurige, stapsloze aanpassing van de lengte van de leg.

Toepassingen

Strengering van lege koperen en aluminium geleiders (zacht/hard getrokken)

Vervaardiging van ACSR-strengen (versterkt met aluminiumgeleiderstaal)

met een vermogen van niet meer dan 50 W

Optioneel staaldraadverzorging of koperdraadbescherming

geschikt voor ronde en vooraf gecompacteerde sectorvormige geleiders

Belangrijkste kenmerken

Cage Configuratie: 1 centrale + 12 + 18 PND500 bobbins (PN500 / DIN 46395/46397)

Full Planetary Back-Twist: Planetary mechanism van het soort versnelling vermindert draadtorsië en interne spanning

S/Z Stranding Direction: Lay pitch stepless adjustable via PLC (typisch 40×800 mm)

Individuele omvormer aandrijving: kooi, capstan & opname onafhankelijk aangedreven & gesynchroniseerd

Mechanische / Magnetische poederspanningsregeling: zorgt voor een gelijkmatige spanning van volle tot lege spoel

Optioneel niet-metaal tape-kop (Φ400×2 of Φ630×2): Voor mica/polyester/kussenbandverpakking

Veiligheidssystemen: noodstop, overbelastingbescherming, afsluiting van beveiligde deuren, automatische stop met gebroken draad

Standaard machine samenstelling

Φ1600 Kolom Centrale afrekeningsbank (of PN800 PN1250) 1 set

PN500/1+12+18 Planetary Stranding Cage met back-twist-mechanisme 1 set

Afsluiting / montage Diehouder (verstelbaar) 1 set

Niet-metaal tape-apparaat Φ400×2 (optioneel) 1 set

Mechanische + elektronische lengtemeter teller 1 set

Tweewielspneumatische capstan (Ø1600/Ø2000) 1 set

Portal-type Inzameling met traverse (PN1250/PN1600) 1 set

Volledige elektrische bedieningskast (PLC + HMI + Inverter + Veiligheids-I/O) 1 set

Veiligheidsrails, noodstoppen en waarschuwingsbakens

Optioneel accessoire

Stalen draad / stalen band pantserkop

Koperdraad-scherm- / schildkop

met een gewicht van niet meer dan 50 g/m2

Magnetisch poeder/hysteresisspanningssysteem (geïmporteerd merk optioneel)

01. Volledig dragende steun: Volledig dragende steun aan te nemen voor het ondersteunen van stranding buis, die de productie zeer verhogen
de efficiëntie en zorgen voor een soepele werking, een laag geluidsniveau en een lange levensduur.
02. Gemakkelijke bobin klemmen: Neem de veer aan om bobin automatisch te klemmen en pneumatisch los te maken
Deze ontwerpen zijn gemakkelijk en veilig te bedienen.
03. Draad gebroken bescherming: De draad gebroken bescherming functie zorgen voor de stop van de machine automatisch
Wanneer de draad is gebroken.
