Vergoeding en opname van zware kolommen: ontworpen voor maximale ladingsstabiliteit

Uitbetaling en opname van zware kolommen: ontworpen voor maximale stabiliteit van de lading

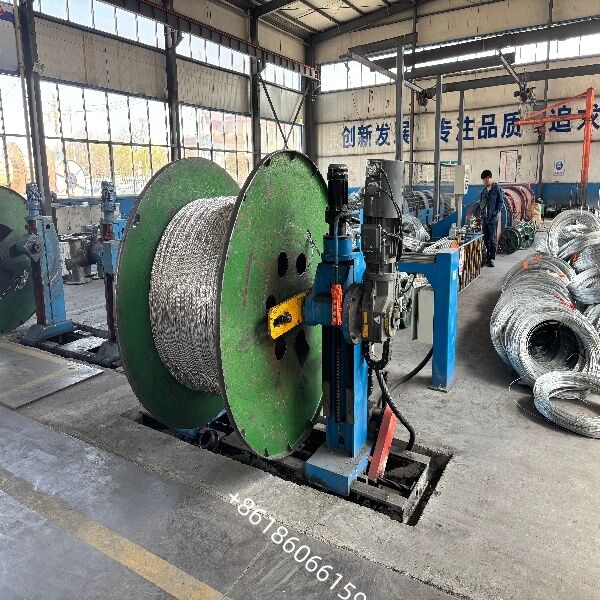

Uitbetalings- en opname-eenheden van het kolomtype (ook bekend als uitbetalings-/opnamemachines met twee kolommen of portaalstijl) zijn essentiële hulpapparatuur in kabelproductielijnen die worden gebruikt voor het verwerken van grootformaat, zware haspels (klossen/trommels). Ze maken gebruik van twee onafhankelijke kolommen – geschikt voor gemotoriseerd verticaal heffen en horizontaal openen/sluiten – om de centrale boring van de haspel vast te klemmen en vast te zetten, waardoor een soepele kabelafwikkeling (afwikkelen) en opwikkelen (opwikkelen) mogelijk wordt.

**Belangrijke structurele kenmerken**

**Dual-Column Support:** Beschikt over een gelaste stalen kolomstructuur; motoren drijven spindels of kettingen aan om de verticale en horizontale beweging van de kolommen te regelen, en bieden plaats aan haspels van verschillende breedtes en diameters (meestal variërend van PN800 tot PN3150 of groter).

**Asloze klemming:** De haspel wordt aan beide uiteinden vastgezet door klemkegels (centrale klauwplaten), waardoor het niet meer nodig is om een ​​zware massieve as in te brengen; dit zorgt voor een hoge efficiëntie bij het verwisselen van haspels en is ideaal voor zware werkzaamheden.

**Mobiel ontwerp (optioneel):** Grote eenheden in portaal-/portaalstijl kunnen heen en weer bewegen op vloerrails om zich aan te passen aan veranderingen in de lengte van de productielijn of om te synchroniseren met andere apparatuur (zoals rupsbanden).

**Tensie- en dwarssystemen:**

**Uitbetaling:** Meestal uitgerust met mechanische schijfremmen, magnetische deeltjesremmen of motorkoppelregeling om de afwikkelspanning te behouden.

**Opname:** Beschikt over een onafhankelijke servo- of VFD-gestuurde motor en een nauwkeurig traversesysteem om een ​​nette, gelaagde wikkeling te garanderen en "telescopisch uitschuiven" te voorkomen.

**Rol in de productielijn**

**Als uitbetalingseenheid:** Gepositioneerd aan het begin van buisvormige stranders, stijve/planetaire stranders of extrusielijnen, biedt het een stabiele afwikkelspanning voor grote haspels met geleiders of kabelkernen, waardoor losse wikkelingen of oppervlakteslijtage worden voorkomen.

**Als opwikkeleenheid:** Gepositioneerd aan het einde van bekabelings-, extrusie-, pantser- of opwikkelprocessen, wikkelt hij de afgewerkte kabel netjes op grote haspels op een vaste afstand, waardoor opslag en transport wordt vergemakkelijkt. Onafhankelijke opwikkel-/testlijn: Werkt als een zelfstandige uitbetalings- en opwikkeleenheid voor verificatie van de kabellengte, vonktesten, inkjetmarkering of spoeloverdracht.

Onderscheid met andere uitbetalingssystemen

Vergeleken met magnetische/asloze cantilever-uitbetalingen (kleinschalige 500–630-modellen): het kolomsysteem is speciaal ontworpen voor ultrazware belastingen (variërend van 5 tot 55 ton) en haspels met grote diameter, en biedt superieure structurele stijfheid; Daarentegen worden de 500-630 magnetische poeder-uitbetalingsstandaarden doorgaans gebruikt voor snelle stranding van kleine tot middelgrote dikte of stroomopwaartse extrusieprocessen.

Vergeleken met aangedreven uitbetalingsstandaards (gebaseerd op een as): het kolomsysteem elimineert de noodzaak om assen te installeren of te verwijderen tijdens het wisselen van haspels, waardoor een hoger niveau van automatisering en veiligheid wordt geboden, waardoor het beter geschikt is voor de productie van producten met een grote doorsnede en lange lengte, zoals hoogspannings- en onderzeese kabels.
