Markeren:
PC-staalstrengmachine 630/1+6
, met een breedte van niet meer dan 50 mm
, buisvormige stroomaut met garantie
Gebruik: |
Stranding |
naam: |
Tubulaire Vastlopende Machine |
Sollicitatie: |
staal, ACSR en AAAC, Al draad |
Draadmateriaal: |
staal, koper |
Kleinste toepassingsspoel: |
PN800 |
Machine centrale hoogte: |
700 mm |
Centrale uitbetalingsspoel: |
PN400-PN630 |
Stroom: |
220/380 |
De grootte van de toepassingsspoel: |
PND800-PND1600 |
PLC: |
SIE/MENS |
Minimale diameter van de lege draad: |
1 mm |
Maximum naakte draaddiameter: |
5 mm |
Garantie: |
12 maanden |

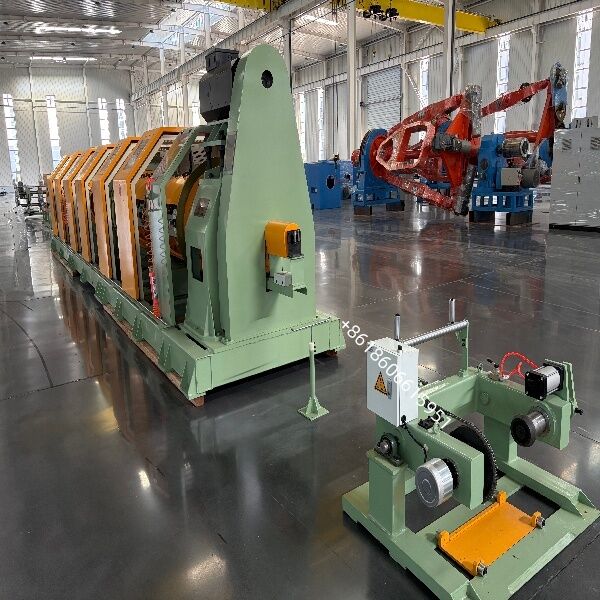

PC Staaldraadmachine 630/1+6 Hoge-sterkte koolstofstaal
Hogesnelheid tubulaire strenger voor de productie van 1×7 voorgespannen betonstaaldraad (PC-draad) en 1+6 gegalvaniseerd / roestvrijstalen staalkabels. Zes draden worden van binnenuit de roterende buis afgenomen, draaien torsievrij om een centrale draad en komen eruit als een geometrisch stabiele, spanningsontlaste streng — met een kooisnelheid tot 1200 omw/min.
Productoverzicht
Tubulaire strenger · Model TG-630/1+6 · Voor 1×7 voorgespannen betonstaaldraad en 1+6 staalkabel
De Tubulaire Staaldraadmachine 630/1+6 is een hogesnelheid, torsievrij strengsysteem ontworpen voor fabrikanten van voorgespannen beton (PC) staaldraad volgens ASTM A416 / A779, EN 10138, GB/T 5224 en ISO 6934-3. Het legt zes buitenste draden (gewikkeld op 630 mm spoelen die in de roterende buis worden gedragen) rond een stationaire centrale draad, waardoor de standaard 1×7 strengstructuur ontstaat die wordt gebruikt in post-tensioned en pre-tensioned betonconstructies.
Omdat de afnamespoelen met de buis meedraaien in plaats van tegengesteld te draaien, geeft de machine geen omgekeerde torsie aan de individuele draden. Het resultaat is een streng met een uniforme spoed, consistente diameter, lage relaxatie en uitstekende hechting met beton — de drie eigenschappen die bepalen of een streng de trek- en spanningsrelaxatietests doorstaat.
| Diameter enkele draad |
Ø 1,0 mm - Ø 5,0 mm voor ST |
| Maximale strengdiameter |
Ø 17 mm Max |
| Bereik strengspoed |
30 - 500 mm (traploos instelbaar) |
| Maximale kooirotatiesnelheid |
550 omw/min (Werkelijke productiesnelheid) |
| Bereik lineaire snelheid |
20-120 m/min |
| Diameter capstanwiel |
Ø 1200 + Ø 1200 mm |
| Afmetingen afnamespoel in kooi |
PND630 |
| Afmetingen opnamespoel |
PN800-PN1600 |
| Afmetingen centrale afnamespoel |
PND630 |
| Hoofd motorvermogen |
55KW |
| Capstan motorvermogen |
30KW |
| Opname motorvermogen |
5,5KW |
| Lager merk |
HRB |
| Merk laagspanningsapparatuur |
SCHNEIDER |
| Merk pneumatische componenten |
AIRTAC |
| Merk hoofd-aandrijfmotor |
(CHINESE TOP) |
| Merk opname motor |
(CHINESE TOP) |
| PLC |
SIE/MENS |
| Touchscreen |
SIE/MENS |
| Boutklasse |
≥ 8,8 klasse |
Kwaliteitsborging & After-Sales
Fabrieksacceptatietest (FAT)
Onbelast draaien ≥ 2 uur bij 1200 omw/min, trilling ≤ 2,8 mm/s
Nauwkeurigheid spoed ≤ ±1% over 100 m
Stabiliteit spanning ≤ ±5% over 8 uur
Diameter streng binnen ±0,15 mm, geen ovaliteit > 3%
Test veiligheidscircuit volgens ISO 13849-1, Cat. 3
Documentatie & ondersteuning
GA-tekening, P&ID, elektrisch schema, aansluitlijst
Gebruiks- en onderhoudshandleiding (EN / CN / RU / ES)
Onderdelenlijst met OEM-codes, gereedschapslijst, CE-verklaring
Installatie ter plaatse, inbedrijfstelling en training van operators
12 maanden garantie, 72 uur verzending reserveonderdelen uit voorraad
Diagnostiek op afstand via VPN / TeamViewer
Bedrijfsrichting:
De machine rechts, dat wil zeggen, kijkend naar de bediening van het apparaat, links de afname, en rechts de opname
Kleur:
Hoofdlichaam apparatuur: RAL 6021 Lichtgroen (structuurlak)
Roterende delen: RAL 1037 Zonnegeel
Hoofdlichaam beschermkap: RAL 6021 Lichtgroen (structuurlak)
Schuifdeurpanelen: RAL 1037 Zonnegeel
Binnenzijde beschermkap: RAL 1013 Oesterwit
Besturingsbehuizing: RAL 7032 Kiezengrijs
