Hoge-snelheid buisvormige strenger voor de productie van 1×7 voorgespannen betonstaaldraad (PC-draad) en 1+6 gegalvaniseerde / roestvrijstalen staaldraadkabels. Zes draden worden afgerold vanuit de roterende buis, draaien om een centrale draad zonder torsie, en komen eruit als een geometrisch stabiele, spanningsontlaste streng — met een kooisnelheid tot 1200 tpm.

Productoverzicht

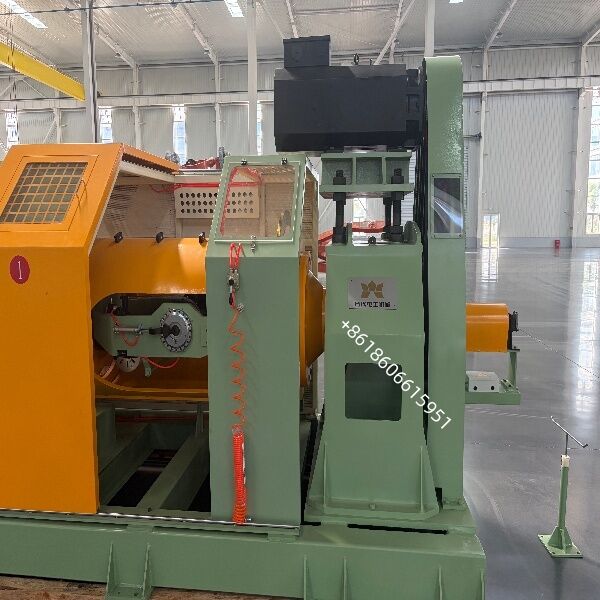

Buisvormige strenger · Model TG-630/1+6 · Voor 1×7 voorgespannen betonstaaldraad en 1+6 staaldraadkabel

De Buisvormige Strengmachine 630/1+6 is een hogesnelheid, torsievrij strengsysteem ontworpen voor fabrikanten van voorgespannen beton (PC) staaldraad volgens ASTM A416 / A779, EN 10138, GB/T 5224 en ISO 6934-3. Het legt zes buitenste draden (gewikkeld op 630 mm spoelen die in de roterende buis worden gedragen) rond een stationaire centrale draad, waardoor de standaard 1×7 strengstructuur ontstaat die wordt gebruikt in post-tensioned en pre-tensioned betonconstructies.

Omdat de afrolspoelen met de buis meedraaien in plaats van tegengesteld te draaien, geeft de machine geen omgekeerde torsie aan de individuele draden. Het resultaat is een streng met een uniforme spoed, consistente diameter, lage relaxatie en uitstekende hechting met beton — de drie eigenschappen die bepalen of een streng trek- en spanningsrelaxatietests doorstaat.

Echte Buisvormige, Torsievrije Kinematica
Zes 630 mm spoelen gehuisvest in een dynamisch gebalanceerde stalen buis. Draden worden afgerold zonder omkering, dus geen resttorsie, geen "veer" in de afgewerkte streng, geen draadschade.

Gehard & Geslepen Tandwielen
Verwisselbare tandwielset voor spoedselectie, plus traploze variant op aanvraag. Spoednauwkeurigheid ≤ ±1%, herhaalbaar van spoel tot spoel en van batch tot batch.

Individuele Draadspanning
Magnetische poeder- of servo-gestuurde afrolspanning, 5–60 N per draad, afwijking ≤ ±5% over 8 uur. Elimineert losse buitenste draden en diameterfluctuaties.

Volledige Veiligheidsbuis
Roterende buis omhuld door een stationaire stalen beschermkap met vergrendelbare toegang deuren, nul-snelheid deursluiting en dubbelkanaals noodstop (ISO 13849-1, Cat. 3).

Hoge Snelheid Mogelijkheden
Kooisnelheid tot 1200 tpm (afhankelijk van product en balans). Dubbele lagerondersteuning, ISO 21940 G6.3 dynamische balans, trillingen ≤ 2,8 mm/s bij volle snelheid.

PLC + HMI Besturing
Real-time weergave van tpm, spoed, lijnsnelheid, meterstand, spanning en alarmen. 50 productrecepten, Ethernet/Modbus TCP, OPC-UA optioneel voor MES-koppeling.

Kwaliteitsborging & After-Sales
Fabrieksacceptatietest (FAT)
Onbelast draaien ≥ 2 uur bij 1200 tpm, trillingen ≤ 2,8 mm/s
Spoednauwkeurigheid ≤ ±1% over 100 m
Spanningsstabiliteit ≤ ±5% over 8 uur
Strengdiameter binnen ±0,15 mm, geen ovaliteit > 3%
Veiligheidscircuit test volgens ISO 13849-1, Cat. 3
Documentatie & ondersteuning
GA-tekening, P&ID, elektrisch schema, aansluitlijst
Gebruiks- en onderhoudshandleiding (EN / CN / RU / ES)
Onderdelenlijst met OEM-codes, gereedschapslijst, CE-verklaring
Installatie ter plaatse, inbedrijfstelling en training van operators
12 maanden garantie, 72 uur reserveonderdelen verzending uit voorraad
Remote diagnostiek via VPN / TeamViewer

Bedrijfsrichting:

Rechtszijdige machine, dat wil zeggen, bij het bekijken van het apparaat, links de afwikkeling, en rechts de opwikkeling

Kleur:

Hoofdlichaam van de apparatuur: RAL 6021 Lichtgroen (structuurlak)
Roterende delen: RAL 1037 Zonnegeel
Hoofdlichaam van de beschermkap: RAL 6021 Lichtgroen (structuurlak)
Schuifdeurpanelen: RAL 1037 Zonnegeel
Binnenzijde beschermkap: RAL 1013 Parelwit
Besturingsbehuizing: RAL 7032 Kiezengrijs
