Markeren:
500/61 Bobbins Strander
, Elektrische draadkabelstrander
, stijf kader strander
Elektrische specificaties: |
met een vermogen van meer dan 50 W, |
Maximale snelheid: |
230rpm |
Leider Size: |
1.5 mm-5.0 mm |
Neem de spoel op.: |
Φ2500 mm |
Verrichtingsrichting: |
S of Z |
Maximale strandingdiameter: |
45MM |
Pits: |
Stap-minder |
Afmeting: |
4200x1120x1450mm |
Inrichtingsmethode: |
Onafhankelijke aandrijving |
Diameter van koperdraad: |
1.55.0mm |
Al Draaddiameter: |
1.8-5.0 mm |
Functie: |
met een gewicht van niet meer dan 10 kg |
Kaapstanderwiel: |
2000 mm |
Aflossingsspoel: |
500630mm |

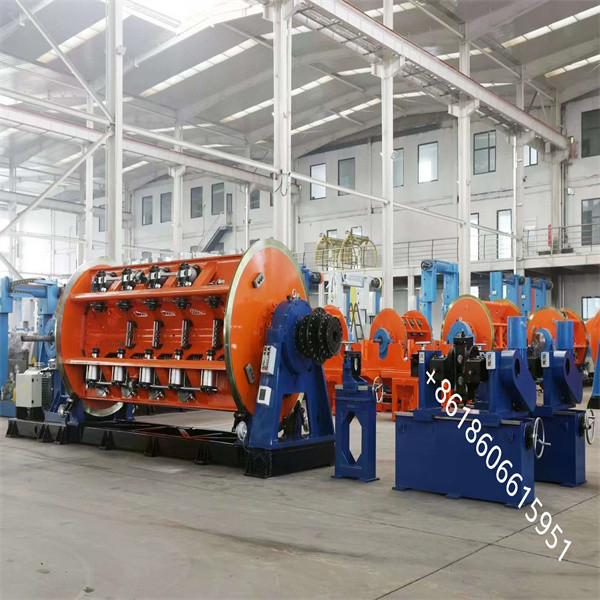

Elektrische draadkabel met 500/61 bobbins
1.Het is geschikt voor de productie van 1+ 6+ 12 +18+24+30 grote lengte kaal aluminium, kaal koperdraad, staalkern, aluminiumstrengdraad en aluminiumlegeringsdraad,met een diameter van niet meer dan 50 mm,, ronde geleiderstrengels, trek- en drukwerk en speciale geleiderstrengels.
2. Kenmerken
2.1 Rigid frame stranding is ontworpen met 1+6+12+18+24+30+36 Bobbin Cage.
2.2 Bobbin: 500 mm, 630 mm, 710 mm DIN 46397 Standaard / Gemodificeerd.
2.3 Rigid cage stranding machine type heavy duty frame,Cages supported on self aligning roller bearing on both ends.Totaal afgesloten versnelling, gecentraliseerd smeersysteem voor het lager, aandrijving naar kooien.
2.4 Hoge efficiëntie en snelheid. Maximale kooi snelheid 253 RPM. Maximale lijn snelheid 62,3 m / min.
2.5 Gemaakte/handmatige bobinpintels met veiligheidsvergrendeling. Voor elke bobin is een detectie van draadbreuk geïnstalleerd.
2.6 Bobinengroepbelasting met hydraulisch vloertype.Zidelijke trolley-laders zijn ook optioneel.
Voor verkoop
- 200 succesvolle sleutelfabriekprojecten.
- Help meer dan 28 klanten van over de hele wereld hun programma van de grond te bouwen.
- De meest gepersonaliseerde oplossing voor het maken van kabels, geleverd door een professioneel verkoopteam met 10 jaar ervaring.
- Volledige toegang tot alle aspecten van de toeleveringsketen in de professionele kabelindustrie met 18 jaar ervaring, inclusief productiemateriaal, technologie, testapparatuur, enz.
- Al 40 jaar staat BEYDE naast de klant, overwegende en op te lossen vanuit het perspectief van de marketinghoek van de klant met een all-around, precieze en toepasbare oplossing.
- BEYDE helpt om de communicatietijd te besparen voor het omgaan met meer dan tientallen leveranciers in de supply chain, terwijl klanten veel meer waarde kunnen genereren met dezelfde hoeveelheid tijd.
- Middenverkoop
- 20 jaar ervaring in het engineering team voor de overzeese kabel- en draadindustrie productie en installatie en onderhoud van machines.
- 20 jaar ervaring met het ontwerpen van het hele fabrieksproject, inclusief machines, ruimte, operationele plannen, water, lucht, elektriciteit, grondstoffen.
- 20 jaar ervaring in het dagelijks management en operationeel handwerk voor de kabel- en draadfabriek.
Parameters van de machine
| Model (rigid stranding machine) | JLK-500 | JLK-630 | JLK-710/720 |
| Diameter van een enkele draad | met een breedte van niet meer dan 15 mm | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Maximale OD van de gestrand geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T |
| Voorspiraalapparaat | Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorvermogen | 90-180 kW | 110-180 kW | 130-180 kW |
| Grootte van de bobin | 500*375*127 | 630*475*127 | 710*530*127 |
| Centrale uitbetaling Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 |
| Opname Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 |
| Maximale snelheid van de afvoer | 69m/min | 69 m/min | 62 m/min |
.FAQ van JLK-500-1+6+12+18+24+30 rigide frame stranding machine
1Wie zijn we?
We zijn gevestigd in Hebei, China, vanaf 2017, verkopen naar Afrika ((17.00%), Midden-Oosten ((17.00%), Zuidoost-Azië ((16.00%), Oost-Azië ((13.00%), Zuid-Azië ((10.00%), Zuid-Amerika ((8.00%), Oost-Europa ((4.00%),Noord-Amerika.00%), Noord-Europa ((3.00%), Zuid-Europa ((3.00%), Oceanië ((2.00%), West-Europa ((2.00%), Midden-Amerika ((2.00%).
2. hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie monster vóór de massaproductie;
Altijd laatste inspectie vóór verzending;
3Wat kun je van ons kopen?
Tekenmachine, Stranding Machine, Kabelmachine, Extrusie Machine, Bunching Machine
4. waarom zou u bij ons kopen en niet bij andere leveranciers?
1.10 jaar R & D-ervaring met overzeese dienstverlening 2.5 groot LV/MV-kabelproject meer dan 5 miljoen werkervaring 3.HOOHA-team concentreert zich op het maken van kabels en het gebruik van oplossingen voor de toeleveringsketen.
5. welke diensten kunnen wij leveren?
Aanvaardbare leveringsvoorwaarden: FOB, CFR, CIF, EXW, Expresslevering;
Aanvaarde betalingsvaluta: USD, EUR, CNY;
Aanvaardbare betaalmethode: T/T,L/C,Creditcard,PayPal,Western Union,Cash;
Taal gesproken: Engels, Chinees
