Productgegevens
Plaats van herkomst: China
Merknaam: Beyde
Modelnummer: 630/1+18
Betaling en verzendvoorwaarden
Min. bestelaantal: 1
Verpakking Details: Verpakking in veiligheidscontainer
Levertijd: 90 dagen
Betalingscondities: 30% aanbetaling, saldo vóór levering
Levering vermogen: 200 reeks/jaar
Gebruik: |
Vervorming/scherming |
Naam: |
Stabd-type-screening machine |
Kleur: |
wens van de klant |
Garantie: |
24 maanden |
Spanning: |
380V/50HZ |
Toepassing: |
met een breedte van niet meer dan 15 mm |
Draadmateriaal: |
met een gewicht van niet meer dan 10 kg |
Draadwaaier: |
0.4mm-5mm |
Stranding Pitch: |
staploos op het touchscreen |
Versnelling: |
140rpm |
Opname: |
PN1600-3150 |
Het vastbinden: |
Concentrisch type |
Gebruik: |
Vervorming/scherming |
Naam: |
Stabd-type-screening machine |
Kleur: |
wens van de klant |
Garantie: |
24 maanden |
Spanning: |
380V/50HZ |
Toepassing: |
met een breedte van niet meer dan 15 mm |
Draadmateriaal: |
met een gewicht van niet meer dan 10 kg |
Draadwaaier: |
0.4mm-5mm |
Stranding Pitch: |
staploos op het touchscreen |
Versnelling: |
140rpm |
Opname: |
PN1600-3150 |
Het vastbinden: |
Concentrisch type |

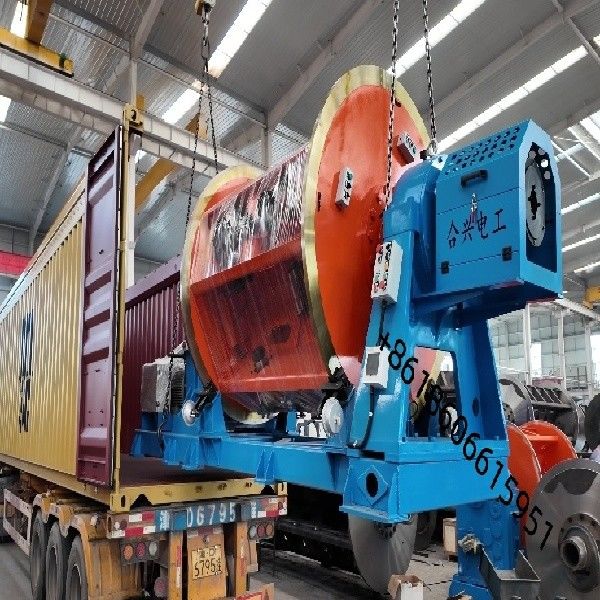

Amored kabel screening machine JLK630/1+18 met lange garantie
Deze machine wordt hoofdzakelijk gebruikt voor het afschermen van koperdraad.
Overzicht van de samenstelling van de apparatuur
De uitrusting bestaat uit PLC programma controle + touchscreen + variabele frequentie snelheid controle + pneumatische controle.,langzame uitschakeling, noodstop en andere toestanden mogen niet meer dan 3% bedragen om een stabiele verankering te garanderen.
Invoerdraaddiameter | Ø 0,6-2,0 mm ((2-4 draad/sling) |
Maximale overdosis | Ø60 mm |
Maximale rotatiesnelheid | 80 r/min ((Cu) |
Vermogen van de motor van de strandkooi | 55 kW ((AC) |
Strand pitch (een PLC instellen) | 300-1500 mm (stapsloos verstelbaar) |
Tractielijnsnelheid | 61 m/min max. |
Capstan motorvermogen | 45 kW ((AC) |
Afbetalingsrolgrootte in kooi | PND630 |
Max Capstan kracht | Ø 2500 kg |
Centrale afbetalingsrolgrootte | PN1600-PN2800 |
Afmeting van de opnemende spoel | PN1600-PN2800 |
Machinescentrum hoog | 1000 mm |
2800 mm portaaltype Pay-off rek
# gids lijn rek
18 bobbins in de kooi
18 bobine Geconcentreerd laadinrichting met bobine
Voorvormende kop (geïntegreerd met gastheer)
Sluit de matrijzenhouder
Mechanische digitale meterteller
2500 kg Krachtige pneumatische rups
Verzorgingsapparaat van het portaaltype 2800 mm
Elektrische bedieningskast
Veiligheidsbescherming hek en dekking
Elektrisch besturingssysteem:
De stroomtoevoer: driefasig, vijfdraadsysteem: 380V (± 10%) 60Hz
De machine heeft een aparte motor (de motor heeft een motor met variabele frequentie), elke AC-motor met variabele frequentie heeft een frequentiekonverter om de snelheidsregeling te regelen,de hele machine wordt bestuurd door Siemens programmeerbare controller, het Siemens touchscreen controleert de werking, en de host wordt gestart nadat de alarmklok klinkt.
Alarm voor een storing in de frequentiekonverter.
Bescherming tegen overbelasting en bescherming van de voedingsvoorziening van wikkeling- en regelinglijnen.
De luchtpers heeft geen bescherming.
Bescherming tegen breukdraad
Uitgerust met Ethernet-interface voor het uploaden van gegevens.
Merk van het lager | (Harbin,.) |
Merken van apparaten voor laagspanning | Ik heb het gedaan. |
Merk van het pneumatische onderdeel | (AIRTAC) |
Merk van de hoofddrijvingsmotor | (Jianghuai Lu'an) |
Frequentieomrekeningscontroller | - Ik heb een idee. |
Touchscreen | (Siemens KT P1200) |
PLC's | (Siemens S7-200 Smart) |
