Hoge snelheid kabelstrengmachine trommelstrengmachine

Productgegevens

Place of Origin: China

Merknaam: Beyde

Certificering: CE

Model Number: 630/61

Betaling en verzendvoorwaarden

Minimum Order Quantity: 1 set

Packaging Details: Safety container packing

Delivery Time: 90 days

Payment Terms: L/C, D/A, D/P, T/T

Supply Ability: 200 set/year

Vind de beste prijs
Productgegevens
Markeren:

hoge snelheidskabel die Machine vastlopen

,

trommelstrengmachine voor kabels

,

industriële kabelstrengmachine

Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Productbeschrijving

Hoge Snelheid Kabel Strandmachine Trommel Strandmachine



1. Toepassing
Als gevolg van technische innovatie en geoptimaliseerd ontwerp, rotatiesnelheid van de strengenkast. Van toepassing op het strengen van koperen geleiders, aluminium geleiders en aluminium geleiders staal versterkt (ACSR) zonder terugdraaien, evenals geïsoleerde draad en streng. Uitgerust met een compactor, is het ook van toepassing op het strengen van ronde, half-ronde en sectorvormige koperen geleiders of aluminium geleiders.

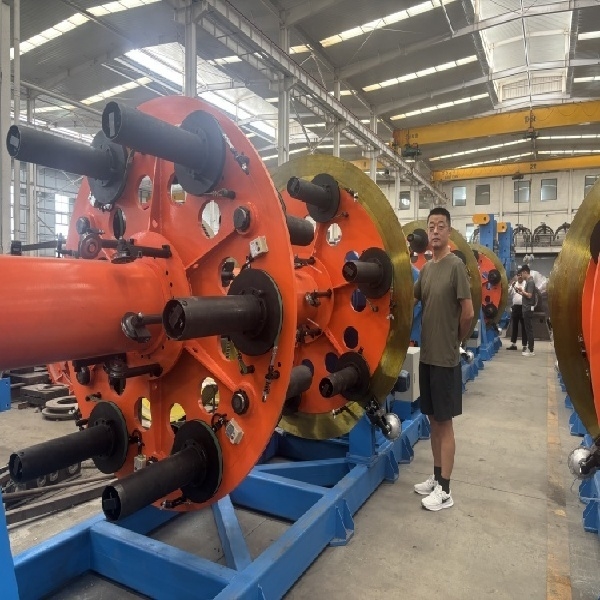

Hoge snelheid kabelstrengmachine trommelstrengmachine 0

Hoge snelheid kabelstrengmachine trommelstrengmachine 1

Draaddiameter invoer Koper Ø 1,5-Ø 5,0 mm
Aluminium Ø 1,8-Ø 5,0 mm
Max. strengen OD Ø 45 mm
Max. rotatiesnelheid 6 spoelen 197 tpm(
12 spoelen 178 tpm(
18 spoelen 157 tpm
24 spoelen 133 tpm
Vermogen strengenkooimotor 6 spoelen 75 kW (AC)
12 spoelen 75 kW (AC)
18 spoelen 75 kW (AC)
24 spoelen 75 kW (AC)
Steek van de streng (stel één PLC in) 350-1000 mm Traploos instelbaar
Tractielijnsnelheid Max. 40 m/min
Capstan motorvermogen 90 kW (AC)
Afwikkelspoelgrootte in kooi PND630
Krachtige dubbele wiel capstan Ø 2000 mm
Centrale afwikkelspoelgrootte PND500-PND630
Opneemspoelrolgrootte PN1000-PN2000
Machinecentrumhoogte 1000 mm



Hoge snelheid kabelstrengmachine trommelstrengmachine 2

Hoge snelheid kabelstrengmachine trommelstrengmachine 3

Model (Stijve Strandmachine) JLK-500 JLK-630 JLK-710/720
Diameter van enkele draad Koper φ1,5-5 mm φ1,5-5 mm  φ1,5-5 mm
Aluminium φ1,5-5 mm φ1,5-5 mm φ1,5-5 mm
Maximale OD van gestrande geleider φ35-55 mm φ35-55 mm φ35-55 mm
Steek van de streng 6 Spoelen Strengenkooi 40-719 mm 51-896 mm 54-963 mm
12 Spoelen Strengenkooi 40-719 mm 51-896 mm 54-963 mm
18 Spoelen Strengenkooi 44-793 mm 63-1056 mm 57-1012 mm
24 Spoelen Strengenkooi 51-924 mm 71-1246 mm 66-1190 mm
30 Spoelen Strengenkooi 57-1028 mm 87-1553 mm 79-1403 mm
Rotatiesnelheid 6 Spoelen Strengenkooi 230,6 tpm 180,1 tpm 150,6 tpm
12 Spoelen Strengenkooi 230,6 tpm 180,1 tpm 150,6 tpm
18 Spoelen Strengenkooi 208,5 tpm 155 tpm 142,6 tpm
24 Spoelen Strengenkooi 179 tpm 130,1 tpm 122,3 tpm
30 Spoelen Strengenkooi 161,8 tpm 115,9 tpm 102,7 tpm
Capstan Capstan Wieldiameter 2000 mm 2000 mm 2000 mm
Maximale afrolkracht 30 T 30 T 40 T
Pre-spiraalapparaat Steek 500-2500 mm 500-2500 mm 500-2500 mm
Motorvermogen 90-180 KW 110-180 KW 130-180 KW
Spoelgrootte 500*375*127 630*475*127 710*530*127
Centrale afwikkelspoel 1600*800*80 1600*800*80 1600*800*80
Opneemspoel 2500*1500*125 2500*1500*125 3150*1900*160
Maximale afrolsnelheid 69 m/min 69 m/min 62 m/min
Centrale hoogte 1000 mm 1100 mm 1100 mm

4.2.1 Spoelgrootte in kooi: PND630

4.2.2. Max. rotatiesnelheid van de strengenkooi:

  • 6 spoelen: 197 tpm
  • 12 spoelen: 178 tpm
  • 18 spoelen: 157 tpm
  • 24 spoelen: 133 tpm

4.2.3. Vermogen strengenkooimotor:

  • 6 spoelen: 75 kW (AC)
  • 12 spoelen: 75 kW (AC)
  • 18 spoelen: 75 kW (AC)
  • 24 spoelen: 75 kW (AC)

4.2.4. Steekbereik: 350-1000 mm Traploos instelbaar op HMI

4.2.5. Aandrijfvorm strengenkooi: direct aangesloten onafhankelijke motoraandrijving

4.2.6. Structuur strengenkooi: geïntegreerd

4.2.7. Spanningvorm van afwikkeling in kooi: Mechanische wrijving spanning van het riemtype

4.3.8. Automatische stopmachine voor draadbreuk van het pulstype

4.3.9. Structurele vorm: Platte schijfvorkstangstructuur aangedreven door een onafhankelijke motor, met verdraaide lichamen verdeeld in 6 gelijke delen. De draaikooi wordt aan de voor- en achtersteunpunten ondersteund door twee sets dubbele rij zelfrichtende rollagers, waardoor de axiale draagkracht van de draaikooi wordt gewaarborgd.

4.3.10. Draadbreukbewaking: met behulp van DXJ volledig automatisch draadbreukdetectiesysteem, elektrische schakelaaruitgang, nauwkeurig en betrouwbaar. Het kan tijdig stoppen en remmen wanneer de draad is losgekoppeld of opgebruikt, en kan een prompt tonen op de mens-machine-interface.

4.3.11. Laadmethode: Laden en lossen via het hefapparaat in de werkplaats van de gebruiker, en de draadspoel wordt vergrendeld met een borgpen om te voorkomen dat deze wordt uitgeworpen.

4.3.12. Spanningvorm: Een mechanische wrijving van het riemtype, en de spanningsgrootte kan handmatig worden aangepast.

4.3.13. Remvorm: De hoofdkooirem gebruikt een schijfplatte luchtcompressierem om de impact van de inertie van de noodstop op de transmissiecomponenten te verminderen. Werkingsprincipe van de remwerking van de hele machine: Gecoördineerd door een programmeerbare logische controller (PLC), de variabele frequentiemotorcontroller, remweerstand, luchtdrukproportionele klep, enz. voltooien gezamenlijk de langzame stop, snelle stop, noodstop en andere bewerkingen van de hele machine.

4.3.14. Er zijn bedieningsknoppen zoals noodstop, jog en ontkoppelingsbesturingsselectie aan de voorkant van elk deel van de kooi, en er is een 220V-stopcontact voorzien voor eenvoudige bediening.

4.3.15. De hele machine wordt bediend door een kleurentouchscreen op de mens-machine-interface en wordt centraal gecoördineerd en beheerd door een programmeerbare logische controller (PLC).

4.3.16. Beschermkap: Het neemt een dubbelzijdige veiligheidsbeschermingsnet van het wandtype aan, dat is gemaakt van poreuze platen en vierkante buizen die aan elkaar zijn gelast. Het beschermingsnet kan snel worden verwijderd.



Belangrijkste onderdelenmerk:

7.1 Lagermerk (HRB.)
7.2 Laagspanningsapparaatmerk (Schneider UL-certificering)
7.3 Merk van pneumatische component (AIRTAC UL-certificering)
7.4 Merk van hoofdaandrijfmotor (WEG UL-certificering)
7.5 Merk van opneemmotor (WEG UL-certificering)
7.6 Merk van omvormer (Inovance UL-certificering)
7.7 Touchscreen (Siemens S-200 UL-certificering)
7.8 PLC (Siemens 12 inch UL-certificering)
7.9 Boutkwaliteit 8.8 klasse
7.10 Alle elektrische en motoren voldoen aan de UL-certificering,
