Verbeter de snelheid van uw lijn: de betrouwbare 500-630 Magnetic Pay-off-oplossing

Verhoog uw lijnsnelheid: de betrouwbare 500-630 magnetische uitbetalingsoplossing

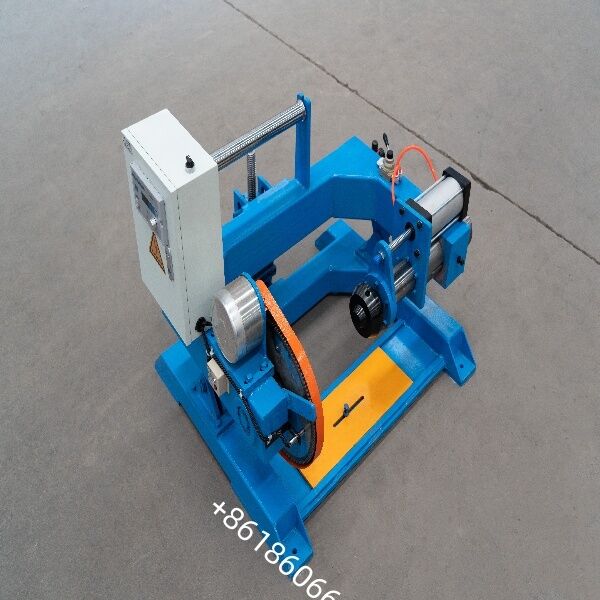

De "Magnetic Pay-off 500-630" verwijst naar een uitbetalingsstandaard die gebruik maakt van een magnetische poeder- of magnetische koppelingsrem, ontworpen voor haspels met een diameter variërend van Φ500 mm tot Φ630 mm. Het wordt vaak gebruikt in de stroomopwaartse uitbetalingsfase van apparatuur zoals machines voor het vastbinden van buizen en extrusielijnen om een ​​stabiele spanningscontrole te bieden en te voorkomen dat kabels in de war raken of losraken.

**Uitsplitsing van de belangrijkste termen**

**Magnetische uitbetaling:**

Een uitbetalingsstandaard die gebruik maakt van een magnetische poederrem of magnetische koppeling om een ​​instelbare, soepele passieve spanning te bieden, waardoor draadverwarring door traagheid wordt voorkomen.

**500-630:**

Geeft het toepasselijke haspeldiameterbereik aan, met name PN500–PN630 (buitendiameter flens ca. 500–630 mm); sommige modellen ondersteunen een instelbaar bereik van Φ400–630 mm.

**Gemeenschappelijke technische kenmerken (typische configuratie)**

**Spanningscontrole:**

Magnetisch poederremmen of hysteresiskoppeling; spanning is traploos instelbaar via een controller (gebruikelijke configuraties omvatten magnetische poedereenheden van 5 kg of 10 kg).

**Structureel ontwerp:**

Asloos type met dubbele klemming, of vast type met enkel/dubbel station; voorzien van pneumatische klemming en elektrisch heffen/dalen.

**Laadvermogen:**

Maximale belasting van ongeveer 600–1.500 kg (afhankelijk van het specifieke model en de haspelgrootte).

**Toepasselijke draaddiameter:**

Typisch φ0,3–5,0 mm (koper-, aluminium-, gelegeerde draden, enz.); aanpasbaar op basis van procesvereisten.

**Lijnsnelheid:**

Passieve modellen kunnen snelheden bereiken tot ca. 200 m/min; actieve modellen uitgerust met motoren maken gesynchroniseerde snelheidsregeling met de hoofdproductielijn mogelijk.

**Hulpfuncties:**

Draadbreukdetectie/automatische stop, boven- en onderlimietbeveiliging en spanningsaanpassing/systeemkoppeling via touchscreen en PLC.

1. In buisvormige strandingsmachines
Rol: centrale uitbetaling + spanningsbron vóór uitbetaling met meerdere koppen
Centrale uitbetaling
Voert een centrale enkele draad (stalen kern, koperen kern, optische vezel, enz.) in het inwendige van het buisvormige lichaam.
Magnetisch deeltjesremmen zorgt voor constante spanning met terugdraaimogelijkheid; gecombineerd met de snelle rotatie van het buisvormige lichaam, voorkomt dit dat de centrale draad losraakt of dunner wordt als gevolg van centrifugaalkracht.
Meerkoppige uitbetaling
Onafhankelijke uitbetalingsstandaarden voor magnetische deeltjes zijn geconfigureerd voor meerdere afzonderlijke draden bij het ingangsgedeelte van de hoofdstrandingsmachine.
De spanning voor elke draad is onafhankelijk instelbaar, waardoor een consistente spanning over de strengen, een uniforme strengsteek en een uitstekende rondheid van het eindproduct worden gegarandeerd.

Belangrijkste functies:
Voorkomt dat de centrale draad "dwaalt" of "losloopt".
Vermindert het aantal draadbreuken; ondersteunt hogesnelheidswerking van meer dan 1000 RPM.
Minimaliseert interne spanning en terugvering na stranding.

2. In extrusielijnen
Rol: Front-end spanningsstabilisator voor de productie van isolatie/mantels
Wordt gebruikt tijdens de uitbetalingsfase voordat geïsoleerde kernen of geleiders de extruder binnenkomen.
Magnetisch deeltjesremmen gaat de traagheid van de haspel tegen, waardoor de draad met constante spanning de extrusiekop kan binnendringen, waardoor het volgende wordt voorkomen:
Excentriciteit van de isolatielaag.
Ongelijkmatige wanddikte.
Oppervlaktedefecten zoals "bamboe"-patronen of klappersporen.

Belangrijkste functies:
Zorgt voor consistentie in de geëxtrudeerde buitendiameter.
Vermindert draadophoping of dunner worden tijdens start-stopcycli.

3. In starre stranders / planetaire stranders
Rol: Pre-pay-off en aanvullende pay-off-eenheid
Fungeert als een pre-pay-off-standaard om meerdere rollen enkele draad soepel in de strandingskooi te voeren.
Zorgt voor een zachte, schokvrije spanning tijdens het vastlopen van geleiders met een grote doorsnede (bijv. ACSR, kabels met een grote dikte) bij lage snelheden, waardoor zachte aluminium of koperen geleiders worden beschermd tegen vervorming als gevolg van uitrekken. Belangrijkste functies:
Geschikt voor grootformaat, gestrande flexibele geleiders.
Synchroniseert start/stop en spanningsregistratie met de hoofdmachine.

4. In draadtrekmachines
Rol: Pay-off buffering voorafgaand aan grof- of tussentrekking
Betaalt grondstoffen uit grote spoelen (Φ500–630 mm) vóór de grove of tussenliggende tekenfasen.
Magnetisch deeltjesremmen absorbeert de traagheid van de spoel, waardoor draadoverloop ("runaway") en breuk wordt voorkomen.
Belangrijkste functies:
Beschermt matrijzen en verlengt de levensduur van de matrijzen.
Verbetert de stabiliteit van de tekensnelheid.

5. In bosmachines
Rol: Precisiespanningscontrole voor flexibele geleiders
Wordt gebruikt voor het afwikkelen van fijne, flexibele koperen, vertinde of gelegeerde draden tijdens het bundelen/stranden.
De lage spanningsmodus voorkomt het uitrekken of breken van fijne draden; geschikt voor ultrafijne draden, draden van medische kwaliteit en elektronische draden.
Belangrijkste functies:
Geschikt voor fijne draden (φ0,03–φ1,0mm).
Verbetert de ronding en flexibiliteit van de gebundelde draad.

6. In tap-/inbindmachines
Rol: levering van tape of draad met constante spanning
Biedt een stabiele afwikkelspanning voor materialen zoals micatape, polyestertape en niet-geweven stof.
Voorkomt dat tape kreukt, overlapt of losraakt; garandeert de kwaliteit van isolatie- of afschermingslagen.
Belangrijkste functies:
Zorgt voor soepel tapen zonder luchtbellen.
Synchroniseert met de hoofdmachine; automatische spanningscompensatie.

7. In opwikkel- / terugspoellijnen
Rol: Precisie-spanningsuitbetalingseenheid
Dient als de uitbetalingseenheid tijdens processen zoals terugspoelen, inspectie en inkjetmarkering.
Zorgt ervoor dat de draad niet verdraait of vervormt tijdens het opwikkelproces.
Belangrijkste functies:
Geschikt voor het nauwkeurig oprollen van afgewerkte kabels en halfafgewerkte geleiders.
Behoudt de spanning in de gesloten lus, passend bij de opwikkeleenheid.
