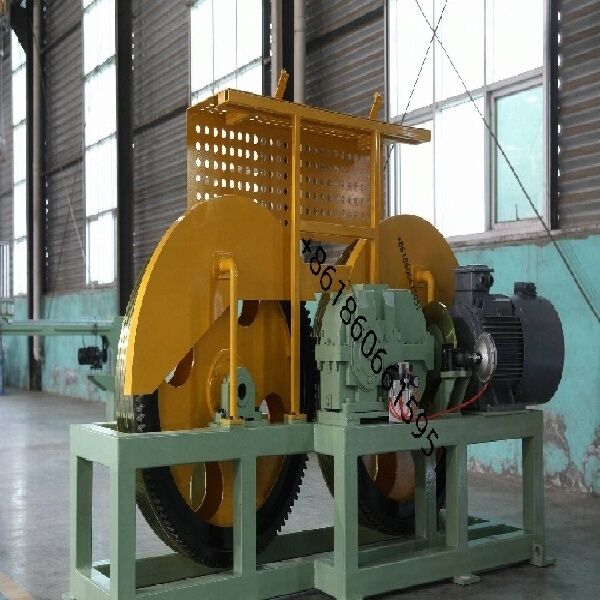

Stalen tubulaire touw met laag geluidsniveau met frequentiegestuurd laagspel

Geluidsarme stalen buisvormige staalkabelstrenglijn met frequentiegestuurde spoed

Specificatie
De High Speed Tubular Stranding Machine is ontworpen voor het strippen van staaldraden, koperdraden, aluminiumdraden en diverse kabelgeleiders. Het wordt veel gebruikt bij de productie van staalkabel, stroomkabels, besturingskabels, communicatiekabels en speciale kabels.
Met een hoge rotatiesnelheid, stabiele werking, lage trillingen en nauwkeurige stripprestaties, zorgt de machine voor een uitstekende productkwaliteit en een hoge productie-efficiëntie. De robuuste buisvormige structuur, het geavanceerde transmissiesysteem en de betrouwbare elektrische besturingen maken het geschikt voor continue industriële productie.
De machine kan worden aangepast aan de hand van de draaddiameter, de strengstructuur, de spoelmaat en de productievereisten.

Belangrijkste technische parameters

6 spoelen strengkooi

• Specificatie afwikkelspoel: PND630mm
• Maximale rotatiesnelheid kooi: 700 tpm
• Vermogen hoofdmotor: 55 kW (AC)
• Spanningsmethode van de wieg: Hysterese spannen; online instelbaar
• Belading/ontlading van de spoel: Pneumatische ontgrendeling/klemming; dubbele cilinder vergrendelingsmechanisme tegen terugdraaien
• Draadbreekbeveiliging: Contactgebaseerde sensor
• Ondersteuningsmethode van de kooi: Twee sets lagers (3+3 configuratie)
• Smering van de lagers: Oliebad/circulerende smering; bewaking van hoge temperaturen; automatische uitschakelingsbeveiliging
• Draadgeleiding kooi: Externe draadgeleiding; gemakkelijke invoer
• Materiaal draadgeleidingsgat: Wolfraamcarbide matrijs
• Aandrijfmethode van de kooi: Achteraandrijving; verticale installatie
• Remmethode: Pneumatische schijfrem
• Methode voor het stoppen van draadbreuk: Contactgebaseerde trigger (onderste stang)
• Behandeling van de wiegspoel: Pneumatische klemming/ontgrendeling; dubbele cilinder vergrendelingsmechanisme tegen terugdraaien; spoelbelading/ontlading via door de klant geleverde kraan
• Afwikkelspanning van de wieg: Hysterese spannen; spanningswaarden ingesteld via touchscreen en online instelbaar
• Afwikkelframe: Integraal gelast frame; hoge bewerkingsprecisie; hoge mechanische sterkte; duurzaam en vervormingsbestendig
• Ondersteuningsstructuur van de kooi: Drie-sectie (2+2+2) integraal buisondersteuning; drie sets grote lagers die de midden- en uitgangseinden ondersteunen; flensverbindingen
• Smeermethode: Onafhankelijke oliepomp met circulerende olie; biedt zowel smering als koelfuncties
• Bewaking van hoge temperaturen voor grote lagers; automatische uitschakeling met HMI-melding
• Remmethode: Vlakke pneumatische schijfrem systeem; PLC-gecoördineerde werking met servo/VFD motorregelaars, remweerstanden en pneumatische remmen om langzame stops, snelle stops en noodstops uit te voeren; zorgt voor systeemsynchronisatie
• Hoofdunit beschikt over externe draadgeleiding; Ø17mm draadgeleidingsgaten
• Veiligheidsafscherming: Axiale schuifdeurstructuur; pneumatische opening/sluiting; ingebouwde geluidsabsorberende panelen; inclusief veiligheidsvergrendeling (stopt machine bij opening deur)
• Draadverzamelplaat: Assemblage bestaande uit een 6-gaats verdeelplaat en een voorvormapparaat

Elektrisch besturingssysteem

• Voeding: Driefasensysteem met vijf draden; 380V (±10%), 50Hz.
• De machine maakt gebruik van een gedistribueerd motor-aandrijfsysteem (met servo-gestuurde frequentievariabele motoren). Elke AC-servomotor wordt geregeld door een frequentievariabele aandrijving (VFD). De algehele systeemregeling wordt beheerd door een PLC in combinatie met een touchscreen interface; de hoofdunit start na een tijdsvertraging na een hoorbaar alarm.
• De machine is uitgerust met de volgende beveiligingsfuncties:
• VFD foutalarm.
• Overbelastingsbeveiliging voor het opwikkel-/traversemechanisme en voedingbeveiliging.
• Beveiliging tegen lage luchtdruk.
• Beveiliging tegen draadbreuk.
• Uitgerust met een slimme energiemeter.
• Gereserveerde Ethernet-interface voor data-acquisitie.
• De leverancier is verantwoordelijk voor alle interne bedrading en bekabeling binnen het machinehuis en de elektrische schakelkast. De klant is verantwoordelijk voor alle bedrading en bekabeling tussen machine-eenheden, tussen de machine en de elektrische schakelkast, en tussen elektrische schakelkasten.

Bedrijfsrichting: De machine aan de rechterkant, dat wil zeggen, kijkend naar de bediening van het apparaat, de afwikkeling aan de linkerkant en de opwikkeling aan de rechterkant

 Kleur

• Hoofdlichaam van de apparatuur: RAL 6021 Pastelgroen (structuurlak)
• Draaiende delen: RAL 1037 Zonnegeel
• Hoofdlichaam van de afscherming: RAL 6021 Pastelgroen (structuurlak)
• Schuifdeurpanelen: RAL 1037 Zonnegeel
• Interieur van de afscherming: RAL 1013 Parelwit
• Besturingsbehuizing: RAL 7032 Kiezengrijs
