Specificatie
De High Speed Tubular Stranding Machine is ontworpen voor het stranden van stalen draden, koperdraden, aluminium draden en verschillende kabelgeleiders.elektrische kabels, besturingskabels, communicatiekabels en speciale kabels.
Met een hoge rotatiesnelheid, stabiele werking, lage trillingen en een precieze streling zorgt de machine voor uitstekende productkwaliteit en een hoge productie-efficiëntie.De robuuste buisvormige structuur, een geavanceerd transmissie­systeem en betrouwbare elektrische besturing maken het geschikt voor continue industriële productie.
De machine kan worden aangepast op basis van de draaddiameter, de structuur van de vezels, de grootte van de spoel en de productievereisten.

Belangrijkste technische parameters

6de kooi van de bobbins

• Specificatie van de afbetalingsrol: PND630mm
• Maximale rotatiesnelheid van de kooi: 700 t/min.
• Hoofdmotorvermogen: 55 kW (AC)
• Cradle-spanningsmethode: hysteresespanning; online instelbaar
• Laad/ontladen van de spoel: Pneumatisch loslaten/klemmen; dubbelcilinder-vergrendelingsmechanisme tegen omkering
• Bescherming tegen het breken van de draad: contactsensor
• Bij gebruik van een kooi: twee sets draaghouzes (configuratie 3+3)
• Het is niet toegestaan om een voertuig te gebruiken voor het uitvoeren van een voertuigonderzoek.
• Cage-threading: Buiten-threading; handig inleiden
• Materiaal van het draadgeleidingsgat: wolfraamcarbidelijst
• Cage-aandrijving: achterste aandrijving; verticale installatie
• Bremsmethode: pneumatische schijfrem
• Metode voor het stoppen van het breken van de draad: contactgebaseerde trekker (onderste balk)
• Beheersing van de wiegrol: pneumatisch vastklampen/vrijlaten; dubbelcilinder met vergrendeling tegen achteruitgaan; laad-/ontlading van de rol via een door de gebruiker geleverde kraan
• Cradle pay-off spanning: hysterese spanning; spanningswaarden worden via touchscreen ingesteld en online verstelbaar
• Vergoedingskader: integraal gelaste structuur; hoge bewerkingsnauwkeurigheid; hoge mechanische sterkte; duurzaam en vervormingsbestendig
• Dragerstructuur van de kooi: integrale buisondersteuning met drie delen (2+2+2); drie sets grote lagers die het midden- en het uitgangspunt ondersteunen; verbindingen met flenzen
• Smeermethode: Onafhankelijke oliepomp met circulerende olie; zowel smeer- als koelfuncties
• Hoogtemperatuurbewaking voor grote lagers; automatische uitschakeling met HMI-melding
• remmethode: plat pneumatisch schijfremsysteem; PLC-gecoördineerde werking met servo-/VFD-motorregulators, remweerstanden en pneumatische remmen om langzame en snelle stops uit te voeren,en noodstop- zorgt voor systeemsynchronisatie

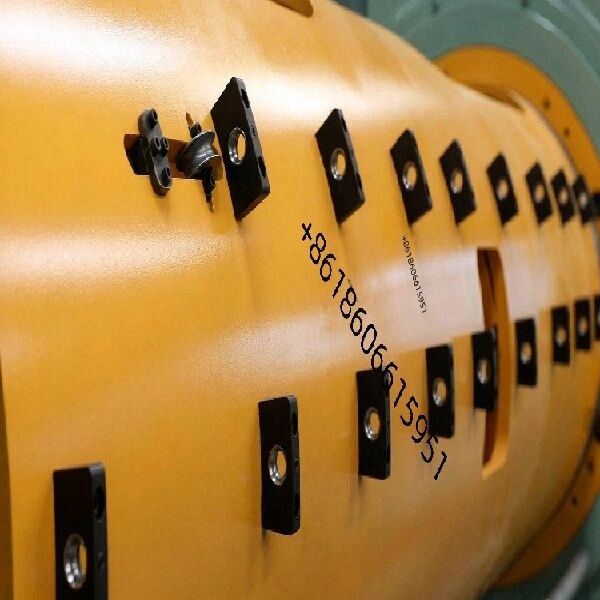

• Hoofdeenheid beschikt over externe draadrouting; Ø17mm draadgeleidingsgaten
• Veiligheidsbeveiliging: Axial schuifdeurstructuur; pneumatisch openen/sluiten; ingebouwde geluidsdempende panelen; veiligheidssluiting inbegrepen (de machine stopt wanneer de deur wordt geopend)
• Draadverzamelplaat: een verzameling bestaande uit een 6-holes verspreidingsplaat en een preforming apparaat.

Elektrisch besturingssysteem.

• Stroomvoorziening: driefasig, vijfdraadsysteem; 380V (± 10%), 50Hz.
• De machine maakt gebruik van een gedistribueerd motor aandrijfsysteem (met behulp van servo-gecontroleerde variabele frequentiemotoren).De totale systeembesturing wordt beheerd door een PLC in combinatie met een touchscreen-interface; de hoofdinstallatie begint na een vertraging na een geluidsalarm.
• De machine is uitgerust met de volgende beschermende voorzieningen:
• VFD fout alarm.
• Bescherming tegen overbelasting voor het opvangmechanisme en de stroomvoorziening.
• Bescherming tegen lage luchtdruk.
• Bescherming tegen het breken van draden.
• Uitgerust met een slimme energiemeter.
• Gereserveerde Ethernet-interface voor gegevensopname.
• De leverancier is verantwoordelijk voor alle interne bedrading en bekabeling binnen de machine en de elektrische bedieningskast.De klant is verantwoordelijk voor alle bedrading en bekabeling tussen machine-eenheden, tussen de machine en de elektrische bedieningskast en tussen de elektrische bedieningskast.

Operatierichting:De rechterhand machine, dat wil zeggen, gericht op de werking van het apparaat, de linker pay-off, en de rechter opname

Kleur

• Hoofdstuk van de uitrusting: RAL 6021 lichtgroen (rimpelvrije afwerking)
• Roterende onderdelen: RAL 1037 Sun Yellow
• Hoofdstuk van de beveiliging: RAL 6021 lichtgroen (rimpelvrije afwerking)
• Schuifdeuren: RAL 1037 Sun Yellow
• Bewakingsinterieur: RAL 1013 Oesterwit
• Controlehulp: RAL 7032 Pebble Grey
